350um 4H SiC-substraat

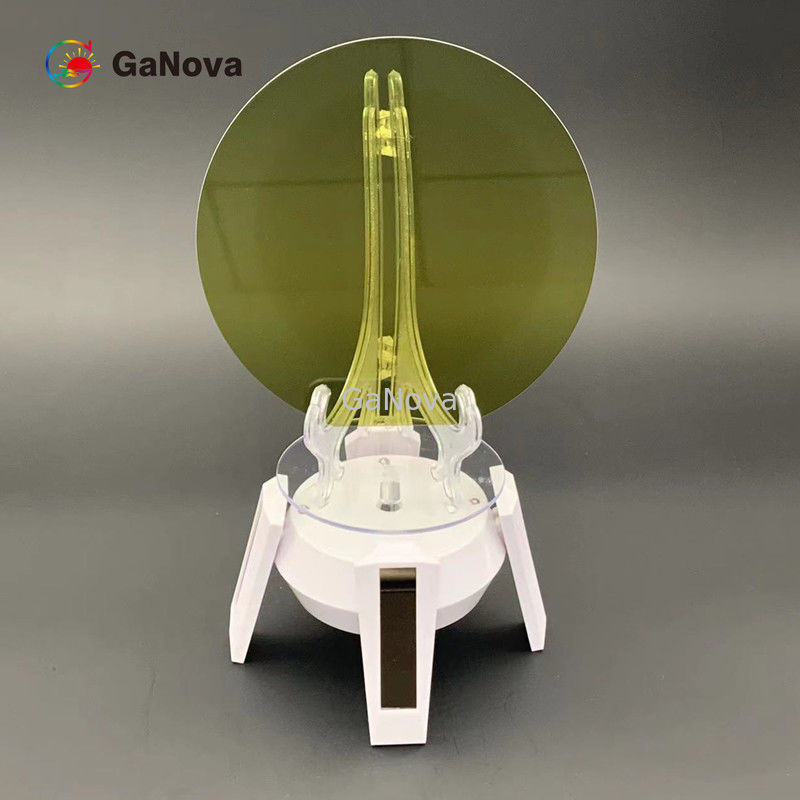

Grote Afbeelding : 350um 4H SiC-substraat

Productdetails:

Plaats van herkomst:	Suzhou China
Merknaam:	GaNova
Certificering:	UKAS/ISO9001:2015

Betalen & Verzenden Algemene voorwaarden:

Verpakking Details:	Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Levertijd:	3-4 weekdagen
Betalingscondities:	T/T

Contact

350um 4H SiC-substraat

beschrijving

Crystal Form:	4h	Oppervlakte metaalverontreiniging:	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) cm2 ≤1E11
Productnaam:	Sic Epitaxial Wafeltje	Diameter:	150.0mm +0mm/-0.2mm
Oppervlakterichtlijn:	Off-Axis: 4°toward <11-20>±0.5 °	Primaire Vlakke Lengte:	47.5mm ± 1.5mm
Secundaire Vlakke Lengte:	Geen Secundaire Vlakte	Primaire Vlakke Richtlijn:	Parallelle to<11-20>±1°
Orthogonal Misorientation:	±5.0°
Markeren:	350um 4H SiC-substraat , Microrow Epitaxial Wafer , 4H SiC-substraat N Type

6 inch 4H-SiC-substraat N-type P-SBD-klasse 350,0 ± 25,0 μm MPD≤0,5/cm²Resistiviteit 0.015Ω•Cm—0.025Ω•Cm voor kracht en micro

15 cm 4H-SiC substraat N-type

Overzicht

Siliciumcarbide (SiC) is een niet-oxide keramisch technisch materiaal dat veel belangstelling heeft gekregen.De SiC-deeltjes vormen een relatief lage thermische uitzetting, hoge thermische geleidbaarheid, hoge hardheid en weerstand tegen slijtage en corrosie.

Eigendom	P-MOS-kwaliteit	P-SBD-kwaliteit	D-klasse
Kristallen vorm	4 uur
polytype	Geen Toegestaan		Gebied≤5%
(MPD)^A	≤0,2 /cm²	≤0,5 /cm²	≤5/cm²
Zeskantige platen	Geen Toegestaan		Gebied≤5%
Zeshoekig polykristal	Geen Toegestaan
Insluitsels^A	Area≤0.05%	Area≤0.05%	NVT
weerstand	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(EPD)^A	≤4000/cm2²	≤8000/cm2²	NVT
(TED)^A	≤3000/cm2²	≤6000/cm2²	NVT
(BPD)^A	≤1000/cm2²	≤2000/cm2²	NVT
(TSD)^A	≤600/cm2²	≤1000/cm2²	NVT
Stapel fout	≤0,5% oppervlakte	≤1% oppervlakte	NVT
Oppervlakte metaalverontreiniging	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm^-2
Diameter	150,0 mm +0 mm/-0,2 mm
Oppervlakteoriëntatie	Buiten de as: 4° richting <11-20>±0,5 °
Primaire platte lengte	47,5 mm ± 1,5 mm
Secundaire vlakke lengte	Geen secundaire flat
Primaire platte oriëntatie	Parallel aan<11-20>±1°
Secundaire vlakke oriëntatie	NVT
Orthogonale desoriëntatie	±5,0°
Oppervlakteafwerking	C-gezicht: optisch Pools, Si-gezicht: CMP
wafel rand	Afschuinen
Oppervlakteruwheid (10 μm × 10 μm)	Si Gezicht Ra≤0.20 nm; C Gezicht Ra≤0.50 nm
Dikte^A	350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)^A	≤2μm		≤3μm
(TTV)^A	≤6μm		≤10μm
(BOOG)^A	≤15μm	≤25μm	≤40μm
(Verdraaien)^A	≤25μm	≤40μm	≤60μm
Chips/inspringingen	Geen Toegestaan ≥0,5 mm breedte en diepte		Qty.2 ≤1.0 mm Breedte en Diepte
Krassen^A (Si-gezicht, CS8520)	≤5 en Cumulatieve Length≤0.5×Wafer Diameter		≤5 en Cumulatieve Length≤1.5×Wafer Diameter
TUA(2mm*2mm)	≥98%	≥95%	NVT
Scheuren	Geen Toegestaan
Verontreiniging	Geen Toegestaan
Eigendom	P-MOS-kwaliteit	P-SBD-kwaliteit	D-klasse
Randuitsluiting	3mm

Opmerking: 3 mm randuitsluiting wordt gebruikt voor de items gemarkeerd met^A.
