JDZJ01-001-006 SiC-zaadkristal S-klasse 6" Φ153±0,5 mm

JDZJ01-001-006 SiC-zaadkristal S-klasse 6" Φ153±0,5 mm
JDZJ01-001-006 SiC-zaadkristal S-klasse 6" Φ153±0,5 mm

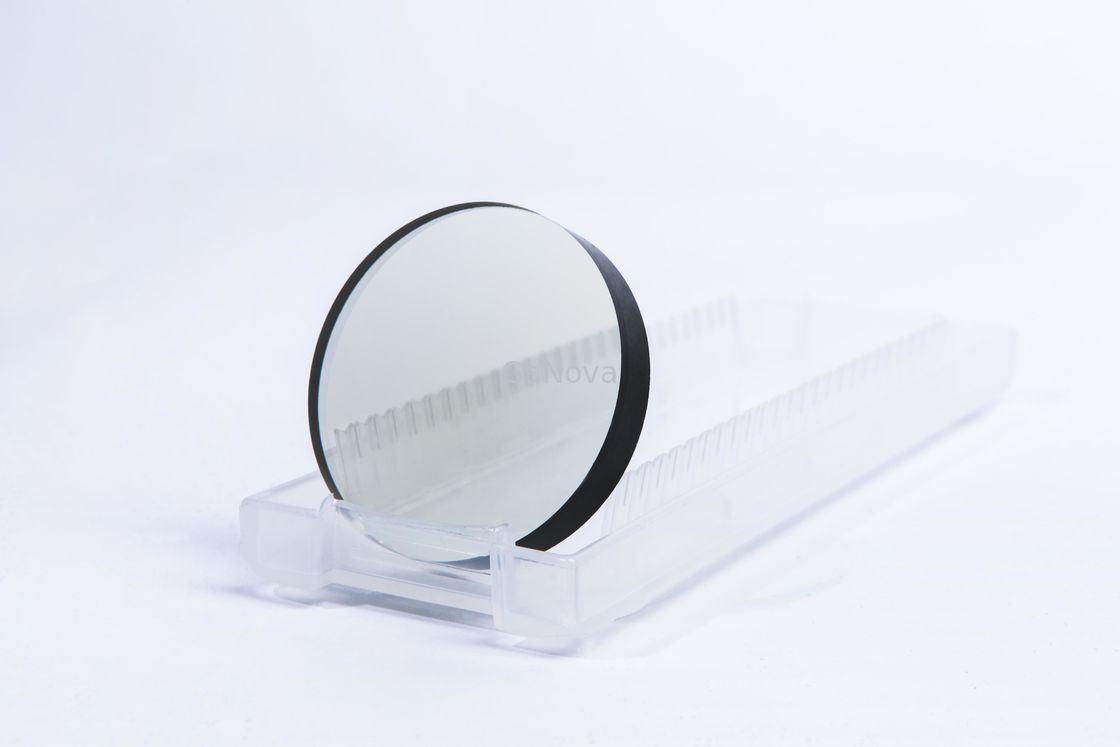

Grote Afbeelding :  JDZJ01-001-006 SiC-zaadkristal S-klasse 6" Φ153±0,5 mm

Productdetails:
Modelnummer: JDZJ01-001-006
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Verpakt in een cleanroom in een enkele zaadcontainer
Levertijd: 3-4 weekdagen

JDZJ01-001-006 SiC-zaadkristal S-klasse 6" Φ153±0,5 mm

beschrijving
Afwijking (μm): ≤50μm Diameter: 153 ± 0,5 mm
Randlengte hoofdpositionering: 8,0 ± 2,0 Dikte: 500 ± 50 mm
Boog: ≤50μm De diameter van de enig kristalstreek (mm): ≥150MM
Markeren:

6" SiC zaadkristal

,

S-kwaliteit SiC-zaadkristal

,

φ153±0

Sic rang 6“ s-rang φ153±0.5mm van het zaadkristal S

Kan sic een voltagegradiënt (of elektrisch veld) weerstaan meer dan acht keer groter dan dan Si of GaAs zonder lawineanalyse te ondergaan. Dit hoge analyse elektrische gebied laat de vervaardiging van apparaten zeer met hoog voltage, high-power zoals dioden, machtstransitors, machtsthyristors en stroompiekbeveiligingen, evenals de apparaten van de hoge machtsmicrogolf toe. Bovendien, laat het de apparaten toe om zeer dicht bij elkaar worden geplaatst, verstrekkend de hoge dichtheid van de apparatenverpakking voor geïntegreerde schakelingen.

Rang Niveau S Niveau S
De specificaties van het zaadkristal 6“ sic 6“ sic
Diameter (mm) 153±0.5 155±0.5
Dikte (μm) 500±50 500±50
Boog (μm) ≤50 ≤50
Afwijking (μm) ≤50 ≤50
Kristalrichtlijn 4°off-as toward±0.5°<11-20> 4°off-as toward±0.5°<11-20>
Hoofd het plaatsen randlengte 18.0±2.0 18.0±2.0
Subposition dege lengte 8.0±2.0 8.0±2.0
Het plaatsen randrichting

Si-gezicht: roteer met de wijzers van de klok mee langs de belangrijkste het plaatsen kant: 90°±5°

C gezicht: roteer linksdraaiend langs de belangrijkste het plaatsen kant: 90°±5°

Si-gezicht: roteer met de wijzers van de klok mee langs de belangrijkste het plaatsen kant: 90°±5°

C gezicht: roteer linksdraaiend langs de belangrijkste het plaatsen kant: 90°±5°

Weerstandsvermogen 0.01~0.04Ω·cm 0.01~0.04Ω·cm
Oppervlakteruwheid DSP, c-gezicht Ra≤1.0nm DSP, c-gezicht Ra≤1.0nm
De diameter van de enig kristalstreek (mm) ≥150mm ≥152mm
Microtubuledichtheid ≤0.5/cm2 ≤0.5/cm2
Instortingskant ≤2mm ≤2mm
Verpakkingsmethode Enig stukverpakking Enig stukverpakking
Opmerking: De enig kristalstreek verwijst naar het gebied zonder barst en polytype.

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
