JDZJ01-001-007 het Zaadkristal van het siliciumcarbide

JDZJ01-001-007 het Zaadkristal van het siliciumcarbide
JDZJ01-001-007 het Zaadkristal van het siliciumcarbide

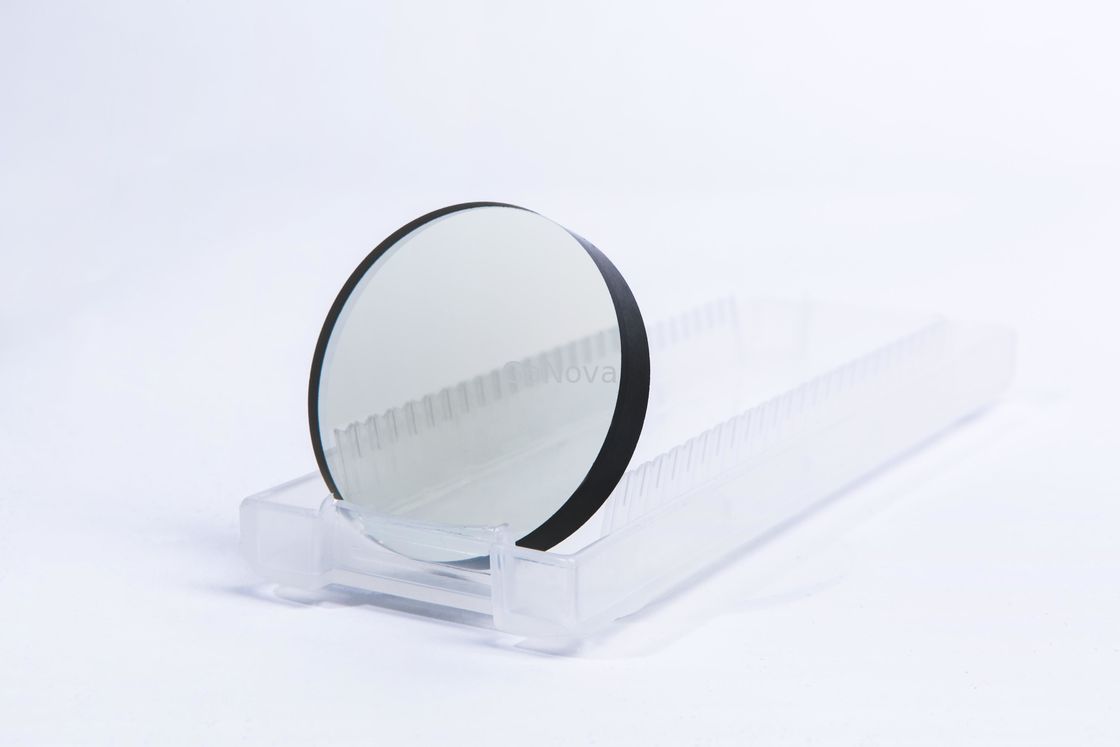

Grote Afbeelding :  JDZJ01-001-007 het Zaadkristal van het siliciumcarbide

Productdetails:
Modelnummer: JDZJ01-001-007
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Verpakt in een cleanroom in een enkele zaadcontainer
Levertijd: 3-4 weekdagen

JDZJ01-001-007 het Zaadkristal van het siliciumcarbide

beschrijving
Diameter: 105 ± 0,5 mm Dragertype: 500 ± 50 μm
TTV: ≤15μm Boog (μm) /Warp (μm): ≤45
Kristalrichtlijn: 4°off-as toward<11-20>±0.5° Randlengte hoofdpositionering: 32,5 ± 2,0
Subpositie dege lengte: 18,0 ± 2,0 weerstandsvermogen: 0.01~0.028Ω·cm
Markeren:

Siliconcarbide zaadkristal

JDZJ01-001-007 het Zaadkristal van het siliciumcarbide

De elektronische binnen gevormde apparaten kunnen sic bij uiterst hoge temperaturen werken zonder het lijden aan intrinsieke geleidingsgevolgen omdat van de brede energie bandgap. Ook, staat dit bezit sic toe om kort golflengtelicht uit te zenden en te ontdekken dat de vervaardiging van bluelight maakt die dioden en bijna zonne blinde fotodetectoren uitzenden mogelijke UV.

4&6inch sic Zaadkristal
Rang Niveau S Niveau S
De specificaties van het zaadkristal 6“ sic 6“ sic
Diameter (mm) 105±0.5 153±0.5
Dikte (μm) 500±50 350±20 of 500±50
TTV (μm) ≤15 ≤15
Boog (μm) /Warp (μm) ≤45 ≤60
Kristalrichtlijn 4°off-as toward±0.5°<11-20> 4°off-as toward±0.5°<11-20>
Hoofd het plaatsen randlengte 32.5±2.0 18.0±2.0
Subposition dege lengte 18.0±2.0 6.0±2.0
Het plaatsen randrichting

Si-gezicht: roteer met de wijzers van de klok mee langs de belangrijkste het plaatsen kant: 90°±5°

C gezicht: roteer linksdraaiend langs de belangrijkste het plaatsen kant: 90°±5°

Si-gezicht: roteer met de wijzers van de klok mee langs de belangrijkste het plaatsen kant: 90°±5°

C gezicht: roteer linksdraaiend langs de belangrijkste het plaatsen kant: 90°±5°

Weerstandsvermogen 0.01~0.028Ω·cm 0.01~0.028Ω·cm
Oppervlakteruwheid SSP, c-gezicht het oppoetsen, Ra≤1.0nm DSP, c-gezicht Ra≤1.0nm
De diameter van de enig kristalstreek (mm) ≥102mm ≥150mm
Microtubuledichtheid ≤1/cm2 ≤1/cm2
Instortingskant ≤1mm ≤2mm
Verpakkingsmethode Enig stukverpakking Enig stukverpakking
Opmerking: De enig kristalstreek verwijst naar het gebied zonder barst en polytype.
