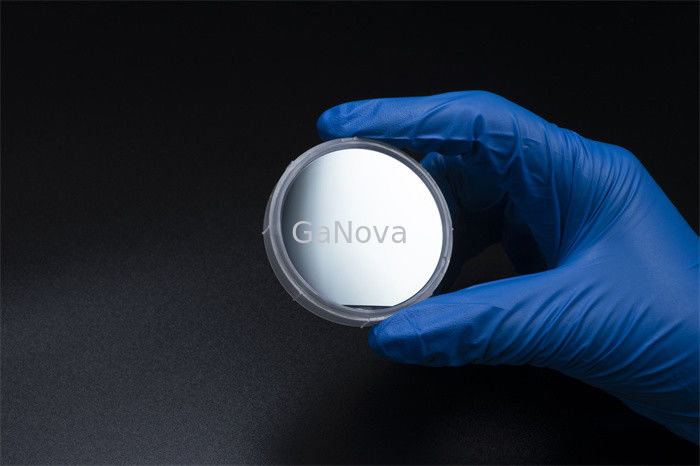

Afmetings520±10nm 2inch groen-Geleide GaN On Silicon Wafer 20nmContact Laag

beschrijving
Productnaam: 2-4inch groen-Geleide GaN op silicium Grootte: 2 duim, 4 duim
Afmeting: 520±10nm Substraatstructuur: van 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si (111) substraten
Pakket: Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer Certificering: UKAS/ISO9001:2015
Markeren:

20nm GaN op siliciumwafer

,

520±10nm GaN op siliciumwafer

2inch groen-Geleide GaN op siliciumwafeltje


Overzicht

Het galliumnitride (GaN) leidt tot een innovatieve verschuiving in heel de wereld van de machtselektronika. Voor decennia, op silicium-gebaseerde zijn MOSFETs (het Gebiedseffect van de Metaaloxidehalfgeleider Transistors) een integraal onderdeel van de dagelijkse moderne wereld geweest die helpt energie in macht omzetten.

De generatieve conflictueuze netwerken (GANs) zijn algoritmische architectuur die twee neurale netwerken gebruikt, kuiltjes makend in tegen andere (zo „conflictueus“) om nieuwe, synthetische instanties van gegevens te produceren die voor echte gegevens kunnen overgaan. Zij worden gebruikt wijd in beeldgeneratie, videogeneratie en stemgeneratie.

2-4inch groen-Geleide GaN op silicium
Van puntsi (111) substraten Al (GA) N buffer uGaN nGaN MQW (1-3 paren) AlGaN pGaN Contactlaag
InGaN-QW GaN-QB
Afmetingen 2 duim, 4 duim
520±10nm
Dikte 800nm 1000nm 3000nm ~3nm ~10nm 35nm 145nm 20nm
Samenstelling Al% / / / / / ~15 / /
In% / / / ~25 / / / /
Het smeren [Si] / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / 1.0E+20 3.0E+19 2.0E+20
Substraatstructuur van 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si (111) substraten
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer
