Productdetails:
|
| Afmetingen: | 5 x 10mm ² | Dikte: | 350 ±25µm |
|---|---|---|---|
| Richtlijn: | (10- 11) afvlakhoek naar de A-as 0 ±0,5° (10- 11) afvlakhoek naar de C-as - 1 ±0,2° | TTV: | ≤ 10µm |
| Boog: | - 10µm ≤ BOOG ≤ 10µm | Macrotekortdichtheid: | 0cm⁻ ² |
| Bruikbaar Gebied: | > 90% (randuitsluiting) | Productnaam: | GaN Epitaxial Wafer |
| Markeren: | 106 Ω·Cm GaN Eénkristallig substraat |
||
5*10mm2-SP-Gezicht (10-11) Un-doped Si-Type free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN > 106 Ω·de apparatenwafeltje van cm rf
Nu heeft een nieuw materiaal genoemd Galliumnitride (GaN) het potentieel om silicium als hart van elektronische spaanders te vervangen. Het galliumnitride kan hogere voltages ondersteunen dan silicium en de stroom kan sneller door het vloeien. Voorts is het energieverlies beduidend minder in GaN, die het efficiënt maken veel meer.
| (10- 11) Substraten van gezichts Free-standing GaN | ||||
| Punt |
GaN-FS-SP-u-s
|
GaN-FS-SP-n-s
|
GaN-FS-SP-Si-s |
Opmerkingen: Een cirkelbooghoek (R < 2="" mm=""> |
| Afmetingen | 5 x 10 mm2 | |||
| Dikte | 350 ±25 µm | |||
| Richtlijn |
(10 - 11) vliegtuig van hoek naar a-As 0 ±0.5° (10 - 11) vliegtuig van hoek naar c-As - 1 ±0.2° |
|||
| Geleidingstype | N-type | N-type | Semi-Insulating | |
| Weerstandsvermogen (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOOG | - 10 µm ≤ BOOG ≤ 10 µm | |||
| Front Surface Roughness |
< 0=""> of < 0=""> |
|||
| Achteroppervlakteruwheid |
0,5 ~1,5 μm optie: 1~3 NM (fijne grond); < 0=""> |
|||
| Dislocatiedichtheid | Van 1 x 105 tot 3 x 106 cm2 | |||
| Macrotekortdichtheid | 0 cm2 | |||
| Bruikbaar Gebied | > 90% (randuitsluiting) | |||

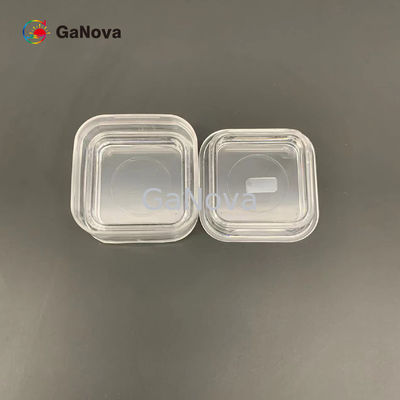

| Pakket | Verpakt in een klasse 100 schoon ruimtemilieu, in 6 PCs-container, onder een stikstofatmosfeer | |||
Bijlage: Het diagram van miscuthoek
Als δ1 = 0 ±0.5°, dan (10 - 11) vliegtuig van hoek naar a-As 0 ±0.5° is.
Als δ2 = - 1 ±0.2°, dan (10 - 11) vliegtuig van hoek naar c-As is - 1 ±0.2°.
Ongeveer ons
Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.
FAQ
Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <>
betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
