Productdetails:
|
| Markeren: | Substraat met een lengte van 4 cm,Fe-dopeerde substraat,vrijstaande gan-substraat |
||
|---|---|---|---|

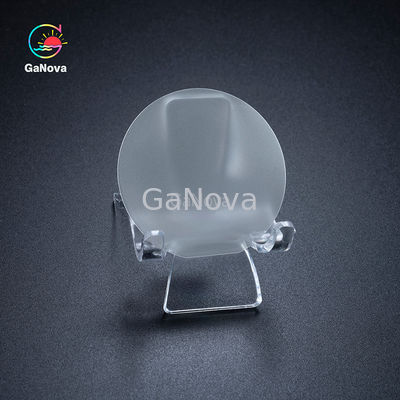

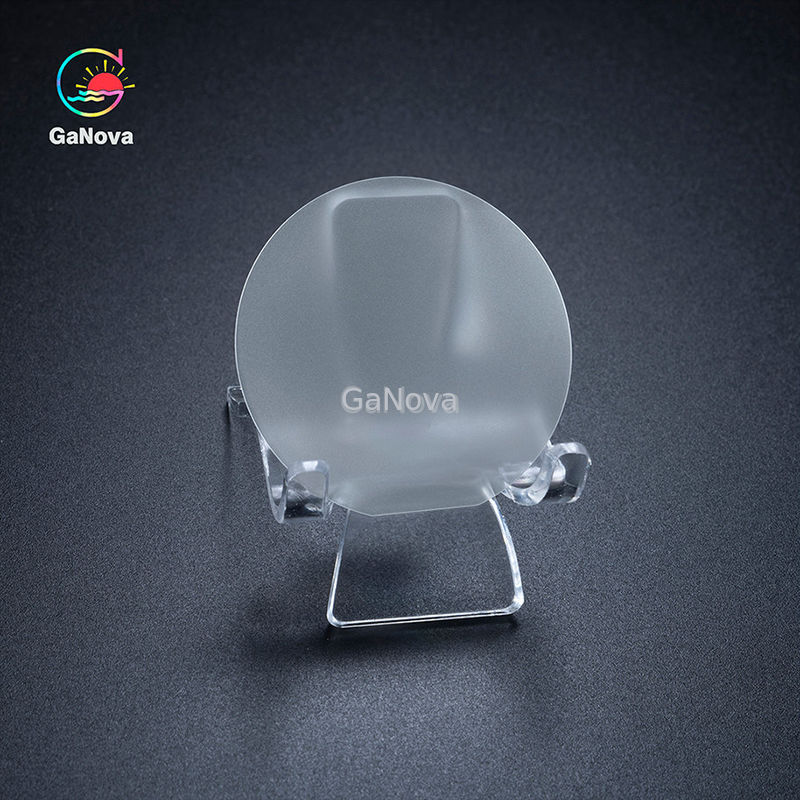

Inleiding tot 4-inch ijzeldopend galliumnitride (GaN)enkelkristallijnsubstraat
Een enkelkristallijnsubstraat van galliumnitride (GaN) met een ijzerdopping van 4 inch is een enkelkristallijnsubstraat gemaakt van galliumnitride (GaN) materiaal.die zijn elektrische eigenschappen verbetert door ijzeren elementen te dopenGalliumnitride (GaN) is een breedbandbandsemiconductormateriaal met een directe bandgap van 3,4 eV, waardoor het op grote schaal wordt gebruikt in opto-elektronica en krachtelektronica.
Voorbereidingsproces
Het proces voor het bereiden van een met ijzer gedopeerd galliumnitride enkelkristallijnsubstraat van 4 inch omvat:
MOCVD-technologie: wordt gebruikt voor het kweken van een hoogwaardige galliumnitride enkelkristallijn 4.
Laserpeelingstechnologie: wordt gebruikt om defecten in enkelkristallijnlagen te verwijderen en de prestaties van het substraat te verbeteren.
HVPE-technologie: wordt gebruikt voor grootschalige productie van galliumnitride-substraten om de productie-efficiëntie te verbeteren.
Samengevat is het met ijzer gedopeerde galliumnitride enkelkristallijnsubstraat van 4 inch een hoogwaardig halfgeleidermateriaal met brede toepassingsmogelijkheden.met name op het gebied van opto-elektronica en krachtelektronica.
Productspecificaties
| 2 inch vrijstaande N-GaN-substraten | ||||||
 |
Productieniveau ((P) |
ResEERCh(R) |
Dommerik.(D) |
Opmerking: (1) 5 punten: de hoeken van 5 posities zijn 0,55 ± 0,15o (2) 3 punten: de schorsingshoeken van de posities (2, 4, 5) zijn 0,55 ± 0,15o (3) Gebruikbare oppervlakte: uitsluiting van rand- en macrofouten (gaten) |
||
| P+ | P | - Ik weet het niet. | ||||
| Artikel 1 | GaN-FS-C-N-C50-SSP | |||||
| Afmetingen | 50.0 ± 0,3 mm | |||||
| Dikte | 400 ± 30 μm | |||||
| Oriëntatieplatte | (1-100) ±0.1o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BOW | ≤ 20 μm | |||||
| Resistiviteit (300K) | ≤ 0,02 Ω·cm voor N-type (Si-doped) | |||||
| Ga Ruwheid van het oppervlak | ≤ 0,3 nm (gepolijst en oppervlaktebehandeld voor epitaxie) | |||||
| N ruwheid van het oppervlak | 0.5 ~ 1,5 μm (op één zijde gepolijst) | |||||
| C-vlak (0001) buiten hoek richting M-as ((verkeerde hoeken) |
0.55 ± 0.1o (5 punten) |
0.55 ± 0.15o (5 punten) |
0.55 ± 0.15o (3 punten) |
|||
| Densiteit van de dislocatie van de draad | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm-2 | ||||
| Aantal en maximale grootte van de gaten in Ф47 mm in het midden | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Gebruikbare oppervlakte | > 90% | > 80% | > 70% | |||
| Pakket | Verpakt in een schoonruimte in een enkele wafercontainer | |||||
Over ons
Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen.We hebben ook nauw samengewerkt met veel binnenlandse en buitenlandse universiteiten., onderzoeksinstellingen en bedrijven, bieden gepersonaliseerde producten en diensten voor hun O&O-projecten.Het is onze visie om een goede relatie van samenwerking met al onze klanten door onze goede reputatie te handhaven.
Veelgestelde vragen
Q: Bent u een handelsonderneming of een fabrikant?
We zijn een fabriek.
V: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
K: Levert u monsters? Is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen niet de vrachtkosten.
Wat zijn uw betalingsvoorwaarden?
Betaling <= 5000 USD, 100% vooraf.
Betaler >=5000USD, 80% T/T vooraf, saldo vóór verzending.
