Productdetails:
|
| Markeren: | enkelkristallijn gan epi-wafer,4 inch epi wafer,enkelkristallijn gan-substraat |
||
|---|---|---|---|

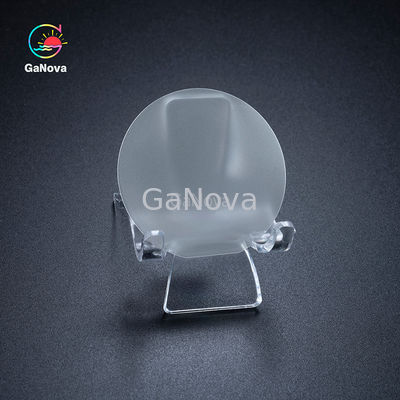

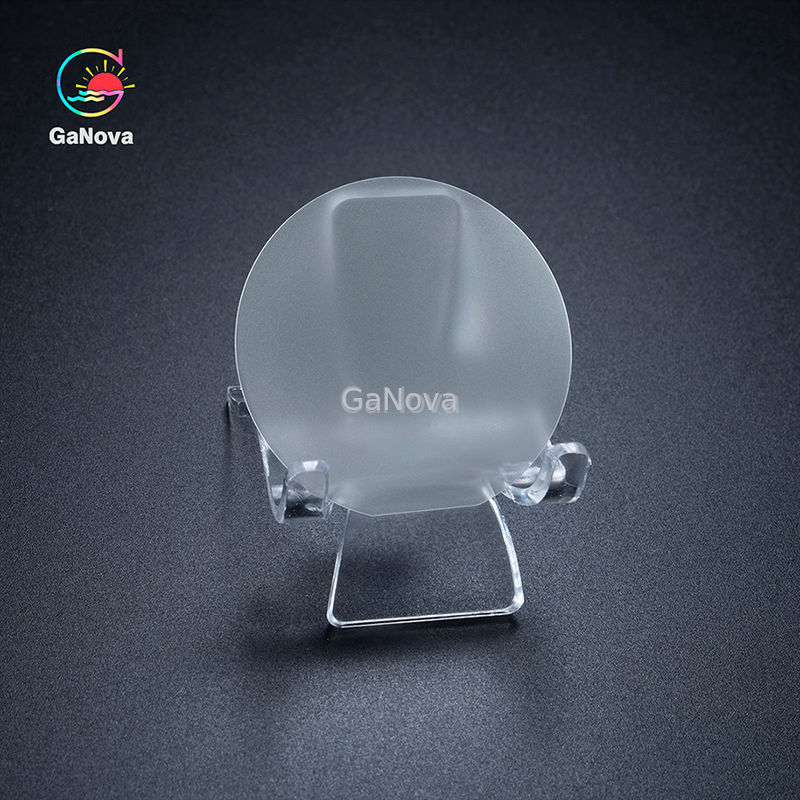

Inleiding tot 4-inch ijzerdoped galliumnitride enkelkristallijn GaN-substraat
4-inch ijzer gedopte galliumnitride enkelkristallijn GaN-substraat is een enkelkristallijn substraat gemaakt van galliumnitride (GaN) materiaal, dat zijn elektrische eigenschappen verbetert door het dopen van ijzerelementen.Galliumnitride (GaN) is een breedbandgap halfgeleidermateriaal met een directe bandgap van 3.4 eV, waardoor het op grote schaal wordt gebruikt in opto- en krachtelektronica.
Voorbereidingsproces
Het proces voor het bereiden van een met ijzer gedopeerd galliumnitride enkelkristallijnsubstraat van 4 inch omvat:
MOCVD-technologie: wordt gebruikt voor het kweken van een hoogwaardige galliumnitride enkelkristallijn 4.
Laserpeelingstechnologie: wordt gebruikt om defecten in enkelkristallijnlagen te verwijderen en de prestaties van het substraat te verbeteren.
HVPE-technologie: wordt gebruikt voor grootschalige productie van galliumnitride-substraten om de productie-efficiëntie te verbeteren.
Samengevat is het met ijzer gedopeerde galliumnitride enkelkristallijnsubstraat van 4 inch een hoogwaardig halfgeleidermateriaal met brede toepassingsmogelijkheden.met name op het gebied van opto-elektronica en krachtelektronica.
| 2 inch vrijstaande N-GaN-substraten | ||||||
 |
Productieniveau ((P) |
ResEERCh(R) |
Dommerik.(D) |
Opmerking: (1) 5 punten: de hoeken van 5 posities zijn 0,55 ± 0,15o (2) 3 punten: de schorsingshoeken van de posities (2, 4, 5) zijn 0,55 ± 0,15o (3) Gebruikbare oppervlakte: uitsluiting van rand- en macrofouten (gaten) |
||
| P+ | P | - Ik weet het niet. | ||||
| Artikel 1 | GaN-FS-C-N-C50-SSP | |||||
| Afmetingen | 50.0 ± 0,3 mm | |||||
| Dikte | 400 ± 30 μm | |||||
| Oriëntatieplatte | (1-100) ±0.1o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BOW | ≤ 20 μm | |||||
| Resistiviteit (300K) | ≤ 0,02 Ω·cm voor N-type (Si-doped) | |||||
| Ga Ruwheid van het oppervlak | ≤ 0,3 nm (gepolijst en oppervlaktebehandeld voor epitaxie) | |||||
| N ruwheid van het oppervlak | 0.5 ~ 1,5 μm (op één zijde gepolijst) | |||||
| C-vlak (0001) buiten hoek richting M-as ((verkeerde hoeken) |
0.55 ± 0.1o (5 punten) |
0.55 ± 0.15o (5 punten) |
0.55 ± 0.15o (3 punten) |
|||
| Densiteit van de dislocatie van de draad | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm-2 | ||||
| Aantal en maximale grootte van de gaten in Ф47 mm in het midden | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Gebruikbare oppervlakte | > 90% | > 80% | > 70% | |||
| Pakket | Verpakt in een schoonruimte in een enkele wafercontainer | |||||
