Productdetails:
|
| Markeren: | GaN-galliumnitride enkelkristallijnsubstraat,2 inch galliumnitride enkelkristallijn substraat |
||
|---|---|---|---|

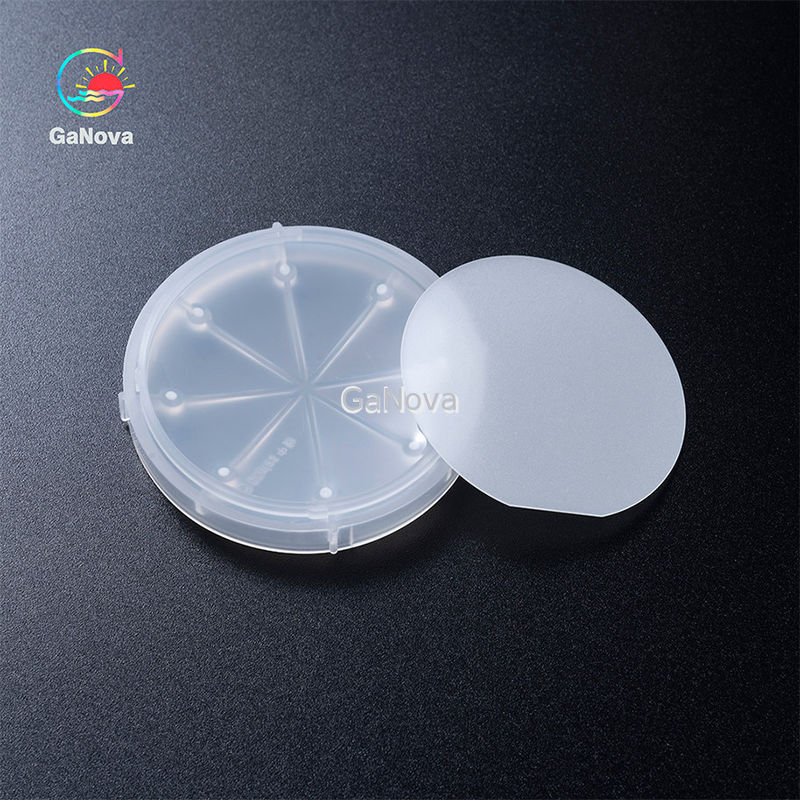

Niet-gedopte vrijstaande GaN-substraat
1, Overzicht van Galliumnitride enkelkristallijnsubstraat(GaN-substraat)
Galliumnitride enkelkristallijnsubstraat (GaN-substraat) is een belangrijk onderdeel dat vereist is bij het bereidingsproces van galliumnitride (GaN) kristallen.en het is het substraat waarop galliumnitridekristallen groeienGalliumnitride (GaN) -kristallen hebben een breed scala aan toepassingsscenario's, waaronder LED's, hogesnelheids- en krachtelektronica.De kwaliteit van het galliumnitride enkelkristallijnsubstraat ((GaN-substraat) heeft een cruciale invloed op de prestaties en het rendement van het kristal.
2"Productspecificaties
| 2 inch vrijstaande U-GaN/SI-GaN-substraten | |||||||
 |
Uitstekend niveau (S) |
Productieniveau ((A)) |
Onderzoek niveau B |
Dommerik. niveau (C) |
Opmerking: (1) Gebruiksoppervlak: rand- en macrofouten uitgesloten (2) 3 punten: de verkeerde snijhoeken van de posities (2, 4, 5) zijn 0,35 ± 0.15o |
||
| S-1 | S-2 | A-1 | A-2 | ||||
| Afmetingen | 50.8 ± 1 mm | ||||||
| Dikte | 350 ± 25 μm | ||||||
| Oriëntatieplatte | (1-100) ± 0.5o, 16 ± 1 mm | ||||||
| Sekundarisch oriëntatievlak | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Resistiviteit (300K) |
< 0,5 Ω·cm voor N-type (niet gedopeerd; GaN-FS-C-U-C50) of > 1 x 106Ω·cm voor semi-isolatie (met Fe-doping; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm |
||||||
| BOW | ≤ 20 μm ≤ 40 μm | ||||||
| Ga Ruwheid van het oppervlak |
< 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeld voor epitaxie) |
||||||
| N ruwheid van het oppervlak |
0.5 ~ 1,5 μm Optie: 1 ~ 3 nm (fijn gegraven); < 0,2 nm (gepolijst) |
||||||
| Pakket | Verpakt in een schoonruimte in een enkele wafercontainer | ||||||
| Gebruikbare oppervlakte | > 90% | > 80% | > 70% | ||||
| Verplaatsingsdichtheid | < 9,9 x 105cm-2 | 3x106cm-2 | < 9,9 x 105cm-2 | 3x106cm-2 | 3x106cm-2 | ||
| Oriëntatie:C-vlak (0001) buiten hoek naar de M-as |
0.35 ± 0.15o (3 punten) |
0.35 ± 0.15o (3 punten) |
0.35 ± 0.15o (3 punten) |
||||
| Macro-defectdichtheid (gat) | 0 cm-2 | < 0,3 cm-2 | < 1 cm-2 | ||||
| Maximale grootte van macrofouten | |
< 700 μm | < 2000 μm | < 4000 μm | |||
Over ons
Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen.We hebben ook nauw samengewerkt met veel binnenlandse en buitenlandse universiteiten., onderzoeksinstellingen en bedrijven, bieden gepersonaliseerde producten en diensten voor hun O&O-projecten.Het is onze visie om een goede relatie van samenwerking met al onze klanten door onze goede reputatie te handhaven.
Veelgestelde vragen
Q: Bent u een handelsonderneming of een fabrikant?
We zijn een fabriek.
V: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
K: Levert u monsters? Is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen niet de vrachtkosten.
Wat zijn uw betalingsvoorwaarden?
Betaling <= 5000 USD, 100% vooraf.
Betaler >=5000USD, 80% T/T vooraf, saldo vóór verzending.
