GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie

GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie
GaN Epitaxial Wafer Essential For High Voltage High Frequency Chip Production
GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie

Grote Afbeelding :  GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie

Productdetails:
Plaats van herkomst: China
Merknaam: Ganova
Modelnummer: 0JDWY03-001-050
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 5
Levertijd: 3-4 weken
Betalingscondities: T/T
Levering vermogen: 10000

GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie

beschrijving
Type:: Vlakke Saffier Pools: De enige partij poetste (SSP)/Dubbele opgepoetste op kant (DSP)
Afmeting: 50.8±0,2 mm (2in)/100±0,2 mm ((4in)/150 +0,2 mm (6in) richtlijn: C-vlak (0001) buitenhoek richting M-as 0,2 + 0,1°
Dikte: 430+25 um (2in)/660+25 um ((4in)/1300 +25 um (6in) Type: GaN op Sapphire Epitaxial Wafer
Markeren:

Productie van chip- en epi-wafers

,

Chipproductie GaN-epitaxiale wafers

,

Chipproductie GaN-epi-wafers

Beschrijving:

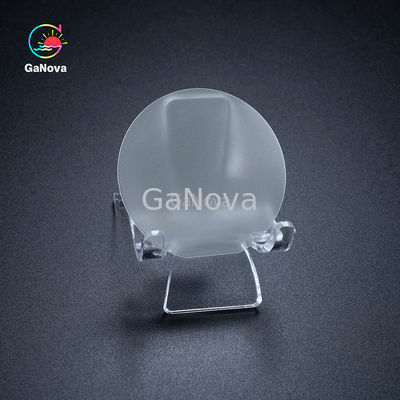

GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie 0



Epiaxiale wafers zijn producten die gevormd worden door het groeien van een nieuwe enkelvoudige kristallenlaag op een enkelvoudig kristalsubstraat.Epiaxiale wafers bepalen ongeveer 70% van de prestaties van apparaten en zijn belangrijke grondstoffen voor halfgeleiderchipsEpiaxiale waferfabrikanten gebruiken CVD-apparatuur (Chemical Vapor Deposition), MBE-apparatuur (Molecular Beam Epitaxy), HVPE-apparatuur, enz.voor het verbouwen van kristallen en het produceren van epitaxiale wafers op substraatmaterialenEpitaxiale wafers worden vervolgens in wafers vervaardigd door processen zoals fotolithografie, dunne film afzetting en etsen.die door verpakkingsprocessen, zoals het vastmaken van het substraat, worden ondergaan, installatie van beschermende omhulsels, draadverbinding tussen chipcircuitpins en externe substraten, alsmede circuitonderzoek, prestatieonderzoek,en andere tests om uiteindelijk de chip te producerenHet bovenstaande productieproces van de chip moet interactie onderhouden met het proces van het chipontwerp om ervoor te zorgen dat de uiteindelijke chip aan de chipontwerpvereisten voldoet.
Gebaseerd op de prestaties van galliumnitride zijn galliumnitride-epitaxiale wafers vooral geschikt voor toepassingen bij hoog vermogen, hoge frequentie, middelgrote en lage spanning, die specifiek worden weerspiegeld in:1) Hoge bandbreedte: De hoge bandbreedte verbetert de spanningsweerstand van galliumnitride-apparaten, die een hoger vermogen kunnen leveren dan galliumarsenide-apparaten,speciaal geschikt voor basisstations voor 5G-communicatie, militaire radar en andere velden;De geleidingsvermogen van galliumnitride schakelaar elektrische apparaten is drie graden lager dan die van silicium apparaten3) Hoge thermische geleidbaarheid: de hoge thermische geleidbaarheid van galliumnitride geeft het een uitstekende warmteafvoerprestatie,met een vermogen van meer dan 50 W,, hoge temperatuur en andere velden; 4) Breuksterkte van het elektrisch veld: Hoewel de breuksterkte van het elektrisch veld van galliumnitride vergelijkbaar is met die van siliciumnitride,de spanningsvertraging van galliumnitride-apparaten is meestal ongeveer 1000V als gevolg van factoren zoals halfgeleidertechnologie en materiaalroostermismatch, en de veilige bedrijfsspanning is meestal lager dan 650 V





GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie 1GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie 2

specificaties:

2 - 6Inch niet-gedrogeerd GaN/Zafiraat Wafers







Substraat

Type Platte saffier







GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie 3

Pools Eenzijdig gepolijst (SSP) / dubbelzijdig gepolijst (DSP)
Afmeting 50.8 ±0,2 mm (2in) /100 ±0,2 mm (4in) /150 ±0,2 mm (6in)
Oriëntatie C-vlak (0001) buiten hoek richting M-as 0,2 ± 0,1°
Dikte 430 ±25 μm (2in) /660 ±25 μm (4in) /1300 ±25 μm (6in)











Epilayer

Structuur 4.5 μm uGaN/~ 25 nm uGaN buffer/ saffier
Tipe geleiding N-type
Dikte/std 4.5 ± 0,5 μm/ < 3%
Ruwheid (Ra) < 0,5 nm
XRD FWHM's (0002) < 300 boogseconde, ((10-12) < 400 boogseconde
Resistiviteit (300K) < 0,5 Ω·cm
Mobiliteit > 300 cm2/V·s
Dragerconcentratie ≤ 1 × 1017 cm-3
Gebruikbare oppervlakte > 90% (exclusief rand- en macrofouten)



Pakket

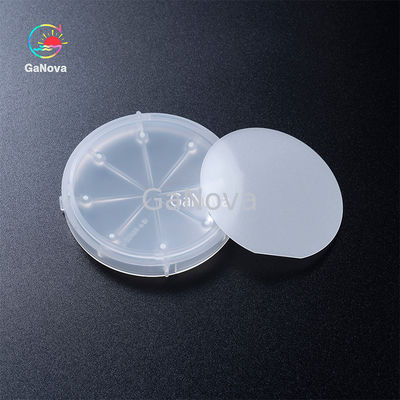

Verpakt in een schoonruimte in een enkele wafercontainer



GaN-epitaxiale wafer essentieel voor de productie van hoogspanningschipen met hoge frequentie 4
