Productdetails:
|
| Productnaam: | DAD3350 Automatische dobbelsteenzaag | Max. Grootte van het werkstuk: | Φ8 inch (250 mm × 250 mm, Φ300 mm door de gebruiker gespecificeerde specificatie) |
|---|---|---|---|
| Toepassing: | 1,8 kW, 2,2 kW | Machineafmetingen (B×D×H) mm: | 900 × 1050 × 1800 |
| Prestaties: | stabiel | Machinegewicht: | ca. 1.200kg |
| X-as snijbereik: | 260mm | X-as Snijsnelheid: | 0,1 ~ 600 mm/sec |
| Markeren: | Wafelblokjesmachine 250 mm × 250 mm,8 inch wafelsnijmachine,Wafeltjesblokjesmachine 300 mm |
||

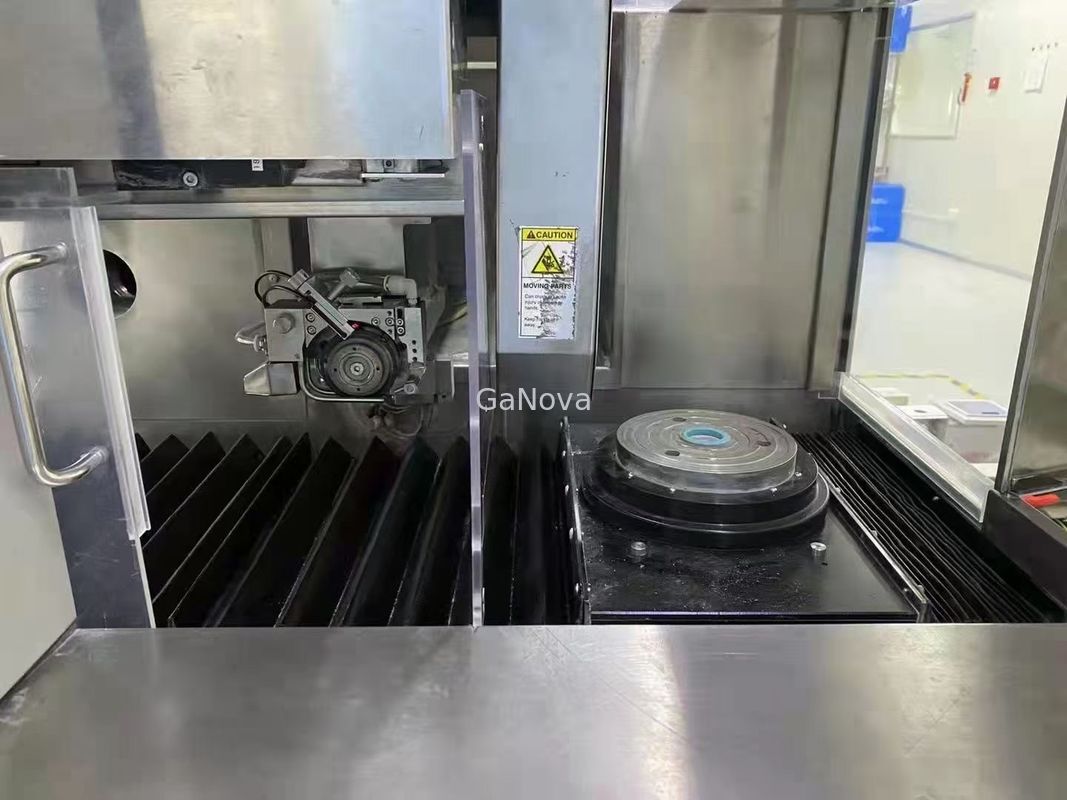

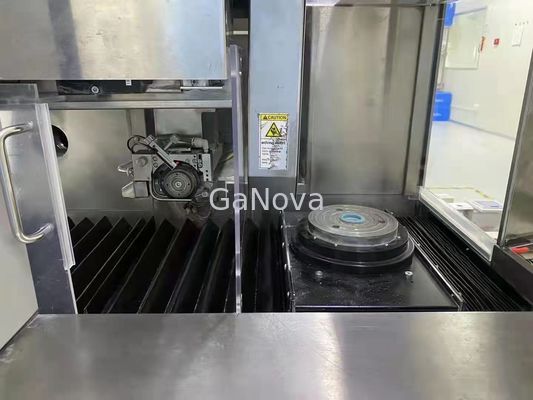

0,1 ~ 600 mm / s wafelblokjesmachine Φ8 inch (250 mm × 250 mm, Φ300 mm door gebruiker gespecificeerde specificatie)
Ondersteunt een breed scala aan toepassingen
DAD3350 kan maximaal werkstukken van Φ8-inch of 250 x 250 mm hanteren (door de gebruiker gespecificeerde specificatie).Een spil van 1,8 kW is standaard uitgerust.Door te kiezen voor een 2,2 kW high-torque spindel (optioneel) is het mogelijk om silicium tot moeilijk te bewerken materialen zoals keramiek te bewerken.Ondersteuning voor bladen tot Φ5 inch is mogelijk met door de gebruiker gespecificeerde specificaties.Daarnaast kan de uitlijnfunctie voor meervoudig gemonteerde werkstukken als optie worden toegevoegd.
Verbeterde doorvoer
De DAD3350 verbetert de doorvoer door de snelheid van elke as te verhogen.
Makkelijk te gebruiken
De bediening is verbeterd door de installatie van een LCD-aanraakscherm en een grafische gebruikersinterface (GUI).Eenvoudige bediening wordt bereikt met een visueel display dat de verwerkingsomstandigheden en verschillende statussen weergeeft met pictogramknoppen.Daarnaast is gekeken naar de gemeenschappelijke werking om een gemakkelijke vervanging uit de 300/500-serie (bestaande modellen) te realiseren.
Proces kwaliteit
Door gebruik te maken van een zeer stijf frame van het brugtype en een ondersteunende structuur van het voorste deel van de spindel, die warmtekrimp en trillingen voorkomt, kan een stabieler verwerkingspunt worden bereikt.
Procescontroles
Automatische uitlijning, autofocus, automatische kerfcontrole en andere beeldherkenningsfuncties zijn geïnstalleerd om de productiviteit van de apparatuur te verbeteren.Daarnaast bevat de microscoop een luchtblaasmechanisme en een lenssluiter om vervuiling te voorkomen.Als optie kan een microscoop met lage vergroting worden toegevoegd voor ruwe uitlijning.Door middel van conditiebewaking zijn op ieder moment de verwerkingscondities en diverse andere statussen bekend.Geavanceerde procesbesturingsfuncties kunnen als optie worden toegevoegd, waaronder een snijwaterbeheersysteem op het scherm voor de regeling van de snijwaterstroom.
Specificaties
|
Specificatie |
Eenheid |
1,8 kW |
2,2 kW |
|
|---|---|---|---|---|
|
Max.werkstuk grootte |
- |
Φ8 inch (250 mm × 250 mm, Φ300 mm door de gebruiker gespecificeerde specificatie) |
||
|
X-as |
Snijbereik |
mm |
260 |
|
|
Snijsnelheid |
mm/sec |
0,1 ~ 600 |
||
|
Y-as |
Snijbereik |
mm |
260 |
|
|
Index stap |
mm |
0,0001 |
||
|
Index positioneringsnauwkeurigheid |
mm |
0,002/260 |
||
|
Z-as |
Max.hartinfarct |
mm |
32.2 |
31.4 |
|
Bewegende resolutie |
mm |
0,00005 |
||
|
Herhaalbaarheid nauwkeurigheid |
mm |
0,001 |
||
|
θ-as |
Max.roterende hoek |
graden |
380 |
|
|
Spil |
Nominaal koppel |
N·m |
0,29 |
0,70 |
|
Revolutie snelheidsbereik |
min-1 |
6.000 ~ 60.000 |
3.000 ~ 30.000 |
|
|
Machineafmetingen (B×D×H) |
mm |
900 × 1050 × 1800 |
||
|
Machine gewicht |
kg |
ca.1.200 |
||
* Het uiterlijk, kenmerken, specificaties en andere details van het product kunnen veranderen als gevolg van technische wijzigingen.
* Lees voor gebruik het standaard specificatieblad goed door.
