A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

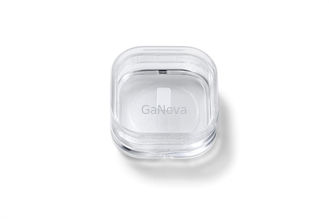

A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped

A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped
A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped

Grote Afbeelding :  A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD01-001-005
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped

beschrijving
Productnaam: Het substraat van het GaN enige kristal Afmetingen: 5 x 10mm ²
Dikte: 350 ±25µm Richtlijn: Een vliegtuig (11-20) van hoek naar m-As 0 het vliegtuig van ±0.5° A (11-20) van hoek naar c-As - 1
TTV: ≤ 10µm Boog: - 10µm ≤ BOOG ≤ 10µm
Markeren:

N Type gan gallium nitride

,

GaN epitaxiaal substraat Un Doped

,

A Face gan gallium nitride substraat

5*10,5 mm2 A-vlak Niet-gedoteerd n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0,05 Ω·cm Voedingsapparaat/laserwafel




Overzicht

De vermogensdichtheid is aanzienlijk verbeterd in apparaten met galliumnitride in vergelijking met die van silicium, omdat GaN het vermogen heeft om veel hogere schakelfrequenties te ondersteunen.Het heeft ook een verhoogd vermogen om hoge temperaturen te verdragen.



A Face Free-stANDiNG GAN SubstraTeS
Item GaN-FS-AUS GaN-FS-ANS GaN-FS-A-SI-S

A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped 0



















Opmerkingen:

Een cirkelvormige booghoek (R < 2 mm) wordt gebruikt om het voor- en achteroppervlak te onderscheiden.

Dimensies 5 x 10mm2
Dikte 350 ±25 µm
oriëntatie

Een vlak (11-20) uit hoek richting M-as 0 ±0,5°

Een vlak (11-20) uit hoek richting C-as - 1 ±0,2°

Geleidingstype N-type N-type Semi-isolerend
Weerstand (300K) < 0,1 Ω·cm < 0,05 Ω·cm > 106Ω·cm
TTV ≤ 10 µm
BOOG - 10 µm ≤ BOOG ≤ 10 µm
Ruwheid van het vooroppervlak

< 0,2 nm (gepolijst);

of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)

Ruwheid van het rugoppervlak

0,5 ~ 1,5 μm

optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst)

Dislocatie dichtheid Vanaf 1 x 105tot 3 x 106cm-2
Dichtheid van macrodefecten 0 cm-2
Bruikbaar gebied > 90% (randuitsluiting)
Pakket Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer





Bijlage: Het diagram van de verkeerd uitgesneden hoek

A Face N Type Vrijstaand GaN Gallium Single Crystal Substrate Un Doped 1



Als δ1= 0 ±0,5°, dan is de hoek van een vlak (11-20) ten opzichte van de M-as 0 ±0,5°.

Als δ2= - 1 ± 0,2 °, dan is de hoek van een vlak (11-20) ten opzichte van de C-as - 1 ± 0,2 °.
