Productdetails:
|
Type: | Vlakke Saffier | Productnaam: | 4inch-gaN-op-Saffier Blauwe/Groene LEIDEN Wafeltje |
---|---|---|---|
Pools: | De enige partij poetste (SSP)/Dubbele opgepoetste op kant (DSP) | Afmeting: | 100 ± 0.2mm |
Richtlijn: | C vliegtuig (0001) van hoek naar m-As 0,2 ± 0.1° | Dikte: | 650 ± 25μm |
Markeren: | Blauwe LED GaN Epitaxial Wafer,4 Inch led wafer,GaN Epitaxial Wafer C Plane |

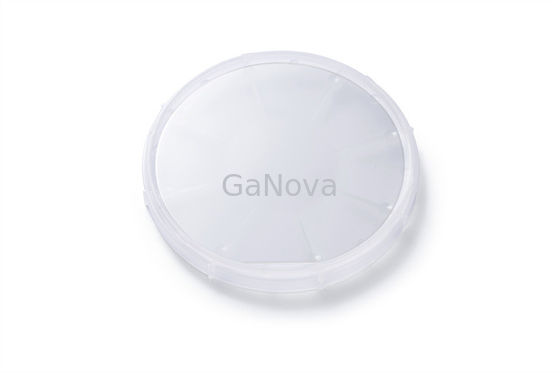

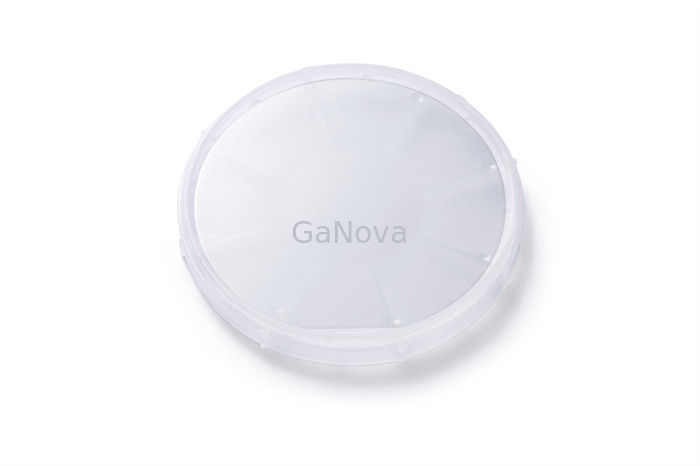

4 inch blauwe LED GaN epitaxiale wafer op saffier SSP C-vlak (0001) uit hoek richting M-as 0,2 ± 0,1°
4 inch blauwe LED GaN epitaxiale wafer op saffier SSP
Het gebruik van blauwe straling in LED-technologie biedt twee specifieke voordelen: één, het verbruikt minder stroom, twee, het is efficiënter in termen van lichtopbrengst.Bijvoorbeeld, van 2014 tot 2018, met vooruitgang in fosfor, steeg de efficiëntie van blauwe LED's van 130-140 lm/W naar 200-210 lm/W.
Een ander groot probleem bij het produceren van blauwe LED's was de moeilijkheid om GaN met precisie te p-doteren.Eind jaren tachtig ontdekten Amano en Akasaki dat wanneer GaN werd gedoteerd met zinkatomen, het meer licht uitstraalde en dit dus een betere p-doping gaf.Dit fenomeen werd later uitgelegd in een artikel van Nakamura.
4 inch GaN-op-Saffier Blauw/Groene LED Wafer | ||||
Substraat |
Type | Platte saffier |
|
|
Pools | Enkelzijdig gepolijst (SSP) / Dubbelzijdig gepolijst (DSP) | |||
Dimensie | 100 ± 0,2 mm | |||
oriëntatie | C-vlak (0001) afwijkende hoek richting M-as 0,2 ± 0,1° | |||
Dikte | 650 ± 25 μm | |||
Epilaag |
Structuur | 0,2 μm pGaN/0,5 μm MQW's/2,5 μm nGaN/2,0 μm uGaN | ||
Dikte | 5,5 ± 0,5 μm | |||
Ruwheid (Ra) | <0,5nm | |||
Dislocatie dichtheid | < 5 × 108cm-2 | |||
Golflengte | Blauwe LED | Groene led | ||
465 ± 10nm | 525 ± 10nm | |||
Golflengte FWHM's | < 25nm | < 40nm | ||
Chipprestaties | Inschakelspanning @ 1μA | 2,3-2,5V | 2.2-2.4V | |
Bruikbaar gebied | > 90% (uitsluiting van rand- en macrodefecten) | |||
Pakket |
Verpakt in een cleanroom in een enkele wafelcontainer |
Over ons
Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.
FAQ
Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
