Productdetails:
|
Productnaam: | 2-duim Free-standing Substraten n-GaN | Afmetingen: | 50.0 ±0.3mm |
---|---|---|---|
Punt: | GaN-FS-c-n-C50-SSP | Dikte: | 400 ± 30μm |
N de ruwheid van de gezichtsoppervlakte: | 0,5 ~1.5μm (enige opgepoetste kant) | Vlakke richtlijn: | (1 - 100) ±0.1˚, 12,5 ± 1mm |
Markeren: | Vrijstaande GaN-substraten,enkelzijdig gepolijste epitaxiale wafer,N GaN-substraten |

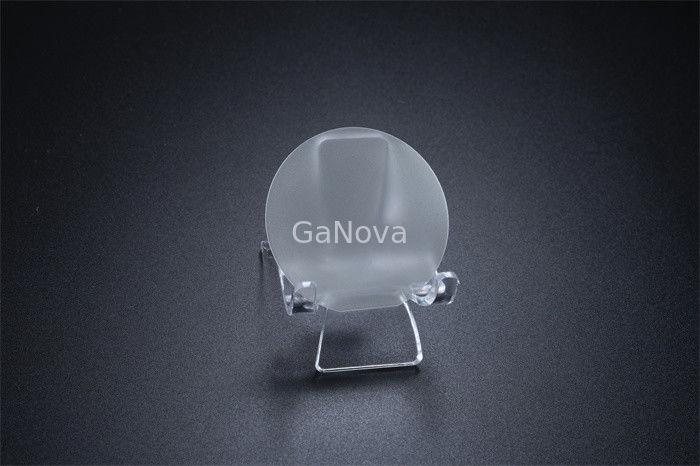

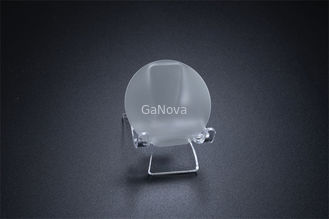

2-inch vrijstaande N-GaN-substraten N oppervlakteruwheid 0,5 ~ 1,5 μm (enkelzijdig gepolijst)
2 inch C-face Si-gedoopt n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0,05 Ω·cm Voedingsapparaat/laserwafel
Overzicht
Deze GaN-wafels realiseren ongekende ultraheldere laserdiodes en zeer efficiënte stroomapparaten voor gebruik in projectorlichtbronnen, omvormers voor elektrische voertuigen en andere toepassingen.
Galliumnitride kan ook worden gesynthetiseerd door ammoniakgas in gesmolten gallium te injecteren bij 900-980 ° C bij normale atmosferische druk.
2-inch vrijstaande N-GaN-substraten | ||||||
Productieniveau(P) |
ReSoorH(R) |
Dummy(D) |
Opmerking: (1) 5 punten: de miscut-hoeken van 5 posities zijn 0,55 ±0,15O (2) 3 punten: de verkeerde snijhoeken van posities (2, 4, 5) zijn 0,55 ± 0,15O (3) Bruikbaar gebied: uitsluiting van periferie- en macrodefecten (gaten) |
|||
P+ | P | P- | ||||
Item | GaN-FS-CN-C50-SSP | |||||
Dimensies | 50,0 ± 0,3 mm | |||||
Dikte | 400 ± 30 μm | |||||
Oriëntatie vlak | (1- 100) ±0,1O,12,5 ± 1mm | |||||
TTV | ≤ 15 μm | |||||
BOOG | ≤ 20 μm | |||||
Weerstand (300K) | ≤ 0,02 Ω·cm voor N-type (Si-gedoteerd) | |||||
Ga oppervlakteruwheid van het gezicht | ≤ 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie) | |||||
N oppervlakteruwheid | 0,5 ~ 1,5 μm (enkelzijdig gepolijst) | |||||
C-vlak (0001) afwijkende hoek richting M-as (miscut-hoeken) |
0,55 ± 0,1O (5 punten) |
0,55 ± 0,15O (5 punten) |
0,55 ± 0,15O (3 punten) |
|||
Threading dislocatie dichtheid | ≤ 7,5 x 105cm-2 | ≤ 3 x 106cm-2 | ||||
Aantal en maximale grootte van gaten in Ф47 mm in het midden | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
Bruikbaar gebied | > 90% | >80% | >70% | |||
Pakket | Verpakt in een cleanroom in een enkele wafelcontainer |
