Productdetails:
|
| Productnaam: | 2-duim Free-standing Substraten n-GaN | Afmetingen: | 50.0 ±0.3mm |
|---|---|---|---|
| Dikte: | 400 ± 30μm | Vlakke richtlijn: | (1 - 100) ±0.1˚, 12,5 ± 1mm |
| TTV: | ≤ 15µm | Boog: | ≤ 20μm |
| Markeren: | 12.5mm ganepi wafeltje,2inch het wafeltje van het galliumnitride,het wafeltje van 2Inch gan epi |
||

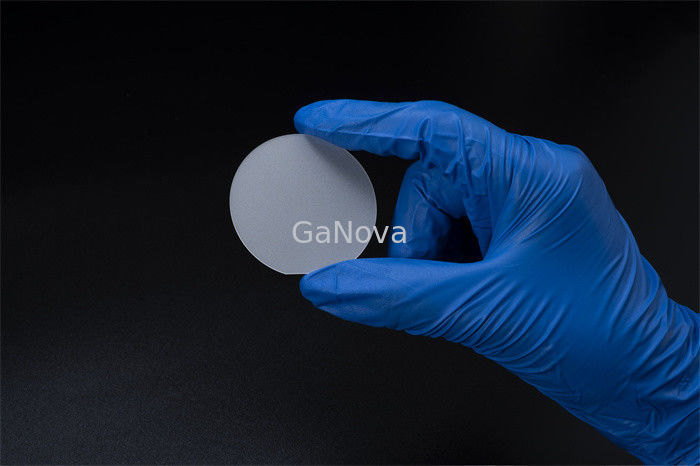

(1 - 100) ±0.1o, 12,5 ± 1 mm-2-duim Free-Standing n-GaN Substraten gaN-FS-c-n-C50-SSP
het n-type van 2inch het c-Gezicht Si-Gesmeerde free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">
De groei van 1 μm-dikke Si-Gesmeerde GaN-films werd uitgevoerd door PSD met gepulseerde magnetron het sputteren bronnen in een N2/Ar-atmosfeer. Si die concentratie in GaN smeren werd gecontroleerd van 2 × 1016 tot 2 × 1020 cm −3 door variërende Si-dampstroom uit één enkele kristallijne bron in vaste toestand van Si.
In studie, onderzochten wij hoe de elektrische die eigenschappen van GaN door PSD worden voorbereid van Si smerend concentraties gebruikend temperatuur-afhankelijke zaal-Gevolg metingen afhangen.
| 2-duim Free-standing Substraten n-GaN | ||||||
|
Productieniveau (P) |
Onderzoek (R) |
Proef (D) |
Nota: (1) 5 punten: de miscuthoeken van 5 posities zijn 0,55 ±0.15o (2) 3 punten: de miscuthoeken van posities (2, 4, 5) zijn 0,55 ±0.15o (3) bruikbaar gebied: uitsluiting van periferie en macrotekorten (gaten) |
|||
| P+ | P | P | ||||
| Punt | GaN-FS-c-n-C50-SSP | |||||
| Afmetingen | 50.0 ±0.3 mm | |||||
| Dikte | 400 ± 30 μm | |||||
| Vlakke richtlijn | (1 - 100) ±0.1o, 12,5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BOOG | ≤ 20 μm | |||||
| Weerstandsvermogen (300K) | ≤ 0,02 Ω·cm voor (Si-Gesmeerd) n-Type | |||||
| GA-de ruwheid van de gezichtsoppervlakte | ≤ 0,3 opgepoetste NM (en oppervlaktebehandeling voor epitaxy) | |||||
| N de ruwheid van de gezichtsoppervlakte | 0,5 ~1,5 μm (enige opgepoetste kant) | |||||
| C vliegtuig (0001) van hoek naar m-As (miscut hoeken) |
0,55 ± 0,1o (5 punten) |
0.55± 0,15o (5 punten) |
0,55 ± 0,15o (3 punten) |
|||
| Het inpassen van dislocatiedichtheid | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Aantal en maximum grootte van gaten in Ф47 mm in het centrum | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Bruikbaar gebied | > 90% | >80% | >70% | |||
| Pakket | Verpakt in cleanroom in enige wafeltjecontainer | |||||
