Productdetails:
|
| Productnaam: | 2-duim Free-standing Substraten n-GaN | Boog: | ≤ 20μm |
|---|---|---|---|
| Vlakke richtlijn: | (1 - 100) ±0.1˚, 12,5 ± 1mm | Afmetingen: | 50.0 ±0.3mm |
| Dikte: | 400 ± 30μm | TTV: | ≤ 15µm |
| Markeren: | 2 duim GaN Epi Wafer,370um enig kristalwafeltje,430um GaN Epi Wafer |
||
Dikte 400 ± 30 2-duim μm Free-Standing n-GaN Substratenafmetingen 50,0 ±0.3 mm
het n-type van 2inch het c-Gezicht Si-Gesmeerde free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">
Overzicht
De gemeenschappelijkste methode, deposito van de metaal het organische chemische damp (MOCVD), resulteert inherent in GaN die door koolstof, zuurstof wordt vervuild, en siliciumatomen uit de metal-organic voorlopers, susceptors, en de reactormuren. De omvang van verontreiniging hangt complexly van de de groeivoorwaarden af, met inbegrip van de de groeitemperatuur, III/V-verhouding, het tarief van de gasstroom, en reactordruk.
| 2-duim Free-standing Substraten n-GaN | ||||||
|
Productieniveau (P) |
Onderzoek (R) |
Proef (D) |
Nota: (1) 5 punten: de miscuthoeken van 5 posities zijn 0,55 ±0.15o (2) 3 punten: de miscuthoeken van posities (2, 4, 5) zijn 0,55 ±0.15o (3) bruikbaar gebied: uitsluiting van periferie en macrotekorten (gaten) |
|||
| P+ | P | P | ||||
| Punt | GaN-FS-c-n-C50-SSP | |||||
| Afmetingen | 50.0 ±0.3 mm | |||||
| Dikte | 400 ± 30 μm | |||||
| Vlakke richtlijn | (1 - 100) ±0.1o, 12,5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| BOOG | ≤ 20 μm | |||||
| Weerstandsvermogen (300K) | ≤ 0,02 Ω·cm voor (Si-Gesmeerd) n-Type | |||||
| GA-de ruwheid van de gezichtsoppervlakte | <0> | |||||
| N de ruwheid van de gezichtsoppervlakte | 0,5 ~1,5 μm (enige opgepoetste kant) | |||||
| C vliegtuig (0001) van hoek naar m-As (miscut hoeken) |
0,55 ± 0,1o (5 punten) |
0.55± 0,15o (5 punten) |
0,55 ± 0,15o (3 punten) |
|||
| Het inpassen van dislocatiedichtheid | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Aantal en maximum grootte van gaten in Ф47 mm in het centrum | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Bruikbaar gebied | > 90% | >80% | >70% | |||

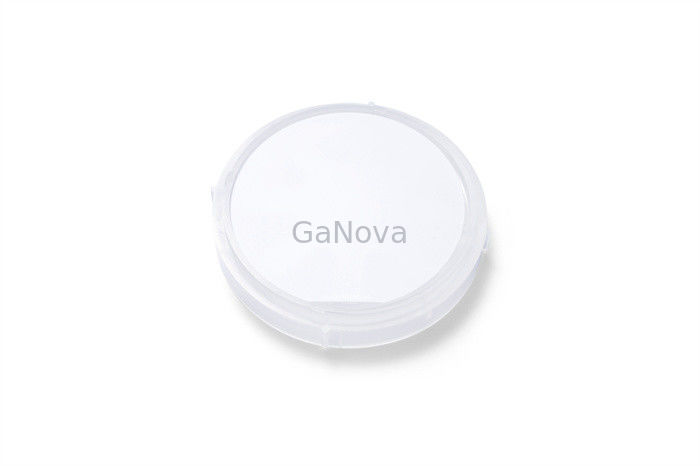

| Pakket | Verpakt in cleanroom in enige wafeltjecontainer | |||||
