Productdetails:
|
| Afmetingen: | 100 ± 0.2mm | Productnaam: | 4-duim MG-Gesmeerde GaN/Sapphire Substrates |
|---|---|---|---|
| Geleidingstype: | P-type | Dragerconcentratie: | > 1 x 10 ¹ die ⁷ cm⁻ ³ (concentratie van p+GaN ≥ 5 x 10 ¹ ⁹ cm⁻ ³ smeren) |
| Weerstandsvermogen (300K): | < 10=""> | Mobiliteit: | > 5cm ² /V·s |
| Markeren: | LED-laser-PIN-epitaxiale wafer |
||

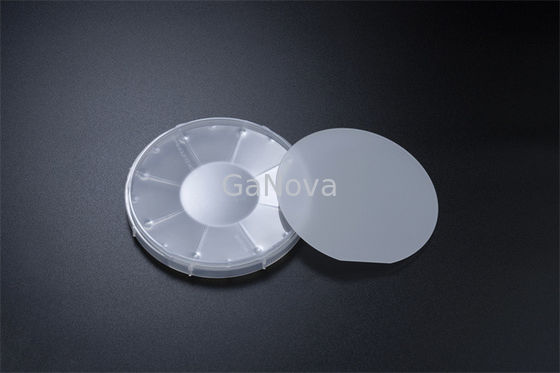

4 inch P-type Mg-gedoteerde GaN op saffierwafer SSP-weerstand ~10Ω cm LED, laser, PIN epitaxiale wafer
De elektrische eigenschappen van p-type Mg-gedoteerde GaN worden onderzocht door middel van Hall-effectmetingen met variabele temperatuur.Monsters met een bereik van Mg-doteringsconcentraties werden bereid door middel van metaalorganische chemische dampfasedepositie.
Een aantal fenomenen wordt waargenomen als de dichtheid van het doteermiddel wordt verhoogd tot de hoge waarden die doorgaans worden gebruikt in apparaattoepassingen: de diepte van de effectieve acceptor-energie neemt af van 190 tot 112 meV, de geleiding van onzuiverheden bij lage temperatuur wordt prominenter, de compensatieverhouding neemt toe en de de mobiliteit van de valentieband daalt sterk.
| 4-inch Mg-gedoteerde GaN / saffiersubstraten | ||
| Item | GaN-TCP-C100 |
|
| Dimensies | 100 ± 0,2 mm | |
| Dikte/Dikte STD | 4,5 ± 0,5 µm / < 3% | |
| oriëntatie | C-vlak (0001) afwijkende hoek richting A-as 0,2 ± 0,1 ° | |
| Oriëntatievlak van GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Geleidingstype | P-type | |
| Weerstand (300K) | < 10 Ω·cm | |
| Drager Concentratie | > 1 x 1017cm-3(dopingconcentratie van p+GaN ≥ 5 x 1019cm-3) | |
| Mobiliteit | > 5cm2/V·s | |
| *XRD FWHM's | (0002) < 300 boogseconden,(10-12) < 400 boogseconden | |
| Structuur |
~ 0,5 μm p+GaN/~ 1,5 μm p-GaN /~ 2,5 μm uGaN /~ 25 nm uGaN buffer/430 ± 25 μm saffier |
|
| Oriëntatie van saffier | C-vlak (0001) afwijkende hoek richting M-as 0,2 ± 0,1 ° | |
| Oriëntatie Flat van Sapphire | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Saffier Pools | Enkelzijdig gepolijst (SSP) / Dubbelzijdig gepolijst (DSP) | |
| Bruikbaar gebied | > 90% (uitsluiting van rand- en macrodefecten) | |
| Pakket |
Verpakt in een cleanroom in containers: enkele wafeldoos (< 3 STUKS) of cassette (≥ 3 STUKS) |
|
