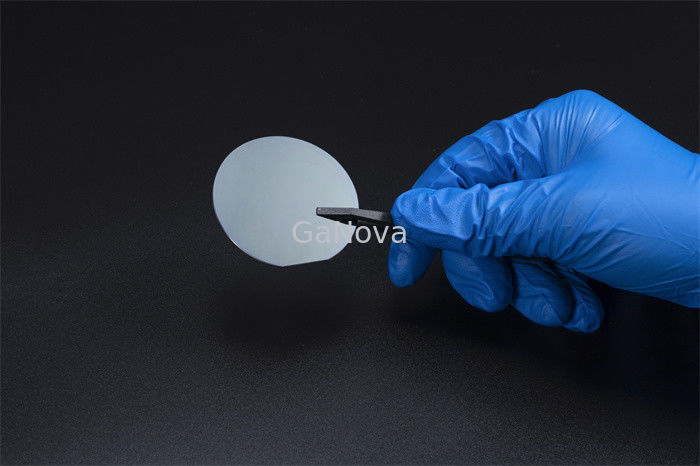

2 inch groene LED GaN op siliciumwafer Dimensie 520±10nm

Grote Afbeelding : 2 inch groene LED GaN op siliciumwafer Dimensie 520±10nm

Productdetails:

Plaats van herkomst:	Suzhou China
Merknaam:	GaNova
Certificering:	UKAS/ISO9001:2015
Modelnummer:	JDWY03-002-016

Betalen & Verzenden Algemene voorwaarden:

Verpakking Details:	Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd:	3-4 weekdagen
Betalingscondities:	T/T
Levering vermogen:	10000pcs/Month

Contact

2 inch groene LED GaN op siliciumwafer Dimensie 520±10nm

beschrijving

Productnaam:	Groen-geleide GaN op siliciumwafeltje	Grootte:	2 duim 4 duim
Substraatstructuur:	van 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si (111) substraten	Afmeting:	520±10nm
Pakket:	Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer	Merk:	GaNova
Markeren:	2 inch GaN op Silicon Wafer , Groene LED GaN op Silicon Wafer , 520nm GaN op Silicon Wafer

2inch groene LED GaN op siliciumwafel

Overzicht

Galliumnitride (GaN) zorgt voor een innovatieve verschuiving in de wereld van vermogenselektronica.Decennia lang zijn op silicium gebaseerde MOSFET's (Metal Oxide Semiconductor Field Effect Transistors) een integraal onderdeel geweest van de moderne wereld van alledag die helpen energie om te zetten in vermogen.

Generatieve adversariele netwerken (GAN's) zijn algoritmische architecturen die gebruikmaken van twee neurale netwerken, waarbij de ene tegen de andere wordt geplaatst (dus de "adversarial") om nieuwe, synthetische gegevensinstanties te genereren die kunnen doorgaan voor echte gegevens.Ze worden veel gebruikt bij het genereren van afbeeldingen, het genereren van video's en het genereren van spraak.

2-4inch groene LED GaN op silicium
Item Si(111) substraten		Al(Ga)N-buffer	uGaN	nGaN	MQW (1-3 paren)		AlGaN	pGaN	Contactlaag
					InGaN-QW	GaN-QB
Dimensies		2 inch, 4 inch
		520 ± 10 nm
Dikte		800nm	1000nm	3000nm	~3nm	~10nm	35nm	145nm	20nm
Samenstelling	Al%	/	/	/	/	/	~15	/	/
	In%	/	/	/	~25	/	/	/	/
doping	[Si]	/	/	8.0E+18	/	2.0E+17	/	/	/
	[Mg]	/	/	/	/	/	1.0E+20	3.0E+19	2.0E+20
Substraat structuur		20nmContactlaag/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si(111)substraten
Pakket		Verpakt in een cleanroom-omgeving van klasse 100, in een container van 25 stuks, onder een stikstofatmosfeer

Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.

FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
