50.80mm Gevormde Opgepoetste Sapphire Substrates Thickness 440um

50.80mm Gevormde Opgepoetste Sapphire Substrates Thickness 440um
50.80mm Gevormde Opgepoetste Sapphire Substrates Thickness 440um

Grote Afbeelding :  50.80mm Gevormde Opgepoetste Sapphire Substrates Thickness 440um

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD09-001-001
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 25 stuks of enkele wafelco
Betalingscondities: T/T

50.80mm Gevormde Opgepoetste Sapphire Substrates Thickness 440um

beschrijving
Afmeting: 50,80 ± 0,10 mm Dikte: 430 ± 10 μm
Vlakke randbreedte: 16 ± 1,0 mm TTV: ≤5μm
Boog: ≤-8~0μm Ruwheid van het vooroppervlak: ≤0.25nm
Markeren:

Gevormde opgepoetste saffiersubstraten

,

6 duim Sapphire Wafer

,

50.80mm opgepoetste saffiersubstraten

Afmeting 50.80±0.10mm Gevormde Sapphire Substrates Thickness 430±10μm

2inch gevormde Sapphire Substrates, LEIDENE Spaander, Substraatmateriaal

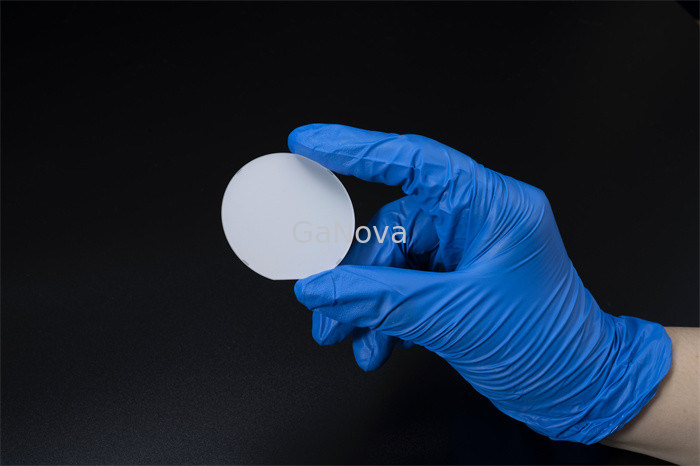

Gevormde Sapphire Substrates (PSS) is micro-gevormd die saffiersubstraat aan voor GaN gebaseerde lichtgevende dioden wordt gebruikt (LEDS). PSS vermindert de dislocatiedichtheid in de GaN-laag, verbetert de de lichte extractieefficiency en helderheid van verhogingsleds.

Eigenschappen:

Het nano-schaalpatroon is beschikbaar
Koepel, pijler of staaf de types zijn beschikbaar
Het douanepatroon is welkom

2inch gevormd saffiersubstraat
Punt Al2O3

50.80mm Gevormde Opgepoetste Sapphire Substrates Thickness 440um 0

Afmeting 50.80±0.10mm
Dikte 430±10μm
Vlakke randbreedte

16±1.0mm

Vlakke randhoek A-Plane±0.2o
TTV ≤5μm
BOOG ≤-8~0μm
Front Surface Roughness ≤0.25nm
Achteroppervlakteruwheid 0.8~1.2μm
Rand Ronde
Laser het maken rug
