10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

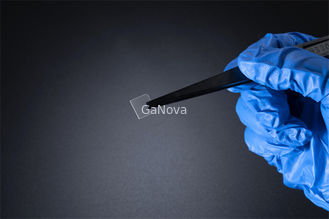

10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate

10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate
10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate

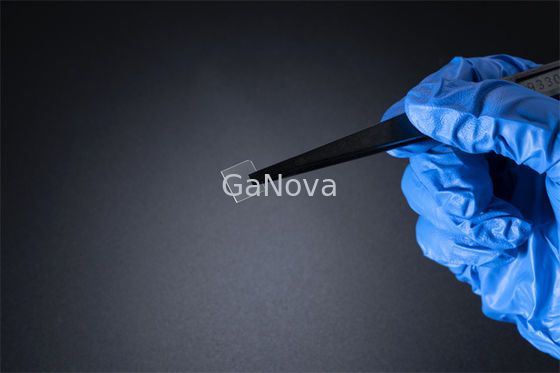

Grote Afbeelding :  10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD-01-001-001
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate

beschrijving
Productnaam: Het substraat van het GaN enige kristal Afmetingen: 10 x 10,5 mm²
Dikte: 350 ±25µm Richtlijn: C-vlak (0001) afwijkende hoek richting M-as 0,35 ±0,15°
Boog: - 10µm ≤ BOOG ≤ 10µm Macrotekortdichtheid: 0cm⁻ ²

10*10.5mm c-Gezicht ² Un-doped n-type free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">


Overzicht

Het kristalsubstraten van GaN van de premiekwaliteit met lage dislocatiedichtheid (op de orde van 105 /cm2) en eenvormige oppervlakte zonder periodieke tekorten. Deze hoogte - de kristallen van kwaliteitsgan hebben een bruikbaar gebied van meer dan 90%.

Wij verkopen direct van de fabriek, en daarom kunnen de beste prijs op de markt voor hoogte aanbieden - het kristalsubstraten van kwaliteitsgan.

10 x 10,5 mm2 Free-standing GaN Substrates
Punt GaN-FS-c-u-S10 GaN-FS-c-n-S10 GaN-FS-c-Si-S10

10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate 0

Opmerkingen:
Een cirkelbooghoek (R < 2="" mm="">

Afmetingen 10 x 10,5 mm2
Dikte 350 ±25 µm
Richtlijn C vliegtuig (0001) van hoek naar m-As 0,35 ±0.15°
Geleidingstype N-type N-type Semi-Insulating
Weerstandsvermogen (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV ≤ 10 µm
Boog - 10 µm ≤ BOOG ≤ 10 µm
GA-de Ruwheid van de Gezichtsoppervlakte < 0=""> of < 0="">
N de Ruwheid van de Gezichtsoppervlakte 0,5 ~1,5 μm
optie: 1~3 NM (fijne grond); < 0="">
Dislocatiedichtheid Van 1 x 105 tot 3 x 106 die cm2 (door cl wordt berekend) *
Macrotekortdichtheid 0 cm2
Bruikbaar Gebied > 90% (randuitsluiting)
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in 6 PCs-container, onder een stikstofatmosfeer

*Nationalnormen van China (GB/T32282-2015)

10 X 10,5 mm2-c-Gezicht Un-Doped n-Type Free-Standing GaN Single Crystal Substrate 1

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
