Productdetails:
|
| Productnaam: | free-standing GaN Substrates | Afmetingen: | 10 x 10,5 mm² |
|---|---|---|---|
| Dikte: | 350 ±25µm | TTV: | ≤ 10µm |
| Boog: | - 10µm ≤ BOOG ≤ 10µm | Bruikbaar Gebied: | > 90% (randuitsluiting) |
| Markeren: | 350 ± 25 μm GaN-substraten,10 x 10 |
||

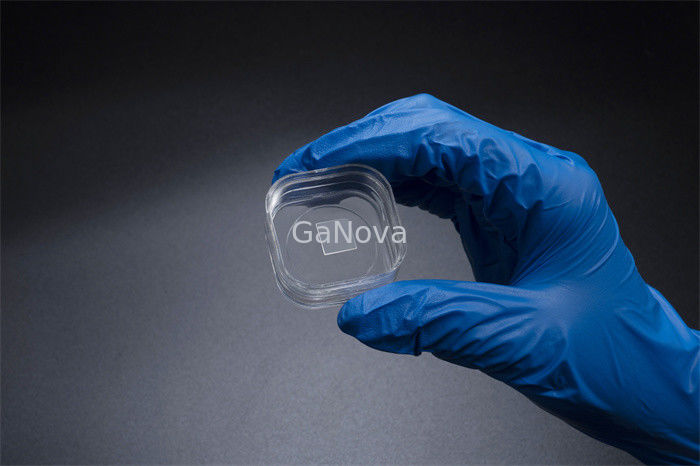

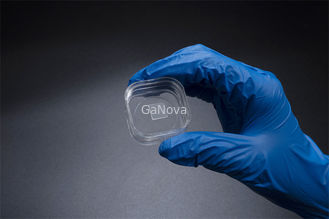

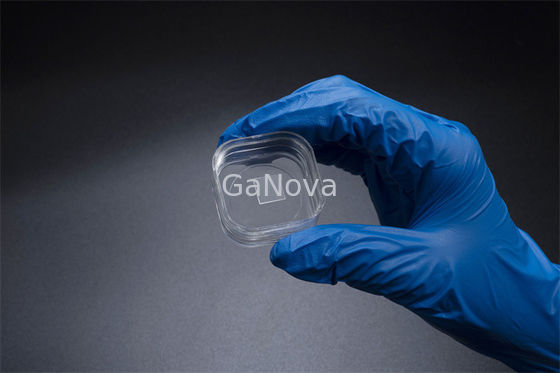

10*10.5mm² C-face Niet-gedoteerd n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0.1 Ω·cm Voedingsapparaat/laser
Overzicht
GaN-substraten
GaN (galliumnitride) substraten en wafers met een hoge kwaliteit (lage dislocatiedichtheid) en de beste prijzen op de markt.
Hoogwaardige vrijstaande GaN-kristalsubstraten met lage dislocatiedichtheid (in de orde van grootte van 105 /cm2) en uniform oppervlak zonder periodieke defecten.Deze hoogwaardige galliumnitridekristallen hebben een bruikbaar oppervlak van meer dan 90%.Opties zijn o.a.: N-type, P-type, Semi-isolerend, C-vlak, M-vlak, A-vlak.Maten tot 2 inch diameter.
We verkopen rechtstreeks vanuit de fabriek en kunnen daarom de beste prijzen op de markt bieden voor GaN-kristalsubstraten van hoge kwaliteit.
| 10 x 10,5 mm2 vrijstaande GaN-substraten | ||||
| Item | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Opmerkingen: |
| Dimensies | 10 x 10,5 mm2 | |||
| Dikte | 350 ±25 µm | |||
| oriëntatie | C-vlak (0001) afwijkende hoek richting M-as 0,35 ±0,15° | |||
| Geleidingstype | N-type | N-type | Semi-isolerend | |
| Weerstand (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Boog | - 10 µm ≤ BOOG ≤ 10 µm | |||
| Ga Oppervlakteruwheid van het gezicht | < 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie) |
|||
| N Oppervlakteruwheid gezicht | 0,5 ~ 1,5 μm optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst) |
|||
| Dislocatie dichtheid | Van 1 x 105 tot 3 x 106 cm-2 (berekend door CL)* | |||
| Dichtheid van macrodefecten | 0 cm-2 | |||
| Bruikbaar gebied | > 90% (randuitsluiting) | |||
| Pakket | Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer | |||
*Nationale normen van China (GB/T32282-2015)
Over ons
Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.
FAQ
Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
