Niet-gedoteerd GaN-epitaxiaal wafeltje

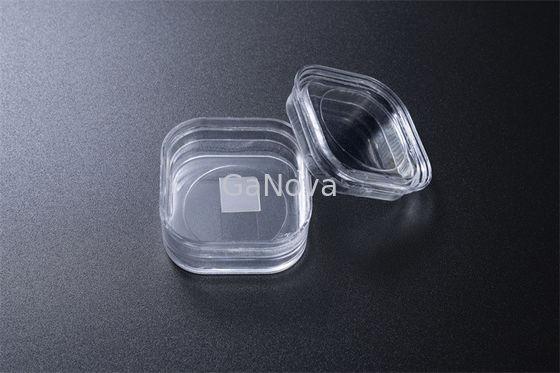

Grote Afbeelding : Niet-gedoteerd GaN-epitaxiaal wafeltje

Productdetails:

Plaats van herkomst:	Suzhou China
Merknaam:	GaNova
Certificering:	UKAS/ISO9001:2015

Betalen & Verzenden Algemene voorwaarden:

Verpakking Details:	Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd:	3-4 weekdagen
Betalingscondities:	T/T
Levering vermogen:	10000pcs/Month

Contact

Niet-gedoteerd GaN-epitaxiaal wafeltje

beschrijving

Afmetingen:	10 x 10,5 mm²	Dikte:	350 ±25µm
Productnaam:	Het substraat van het GaN enige kristal	Boog:	- 10µm ≤ BOOG ≤ 10µm
Macrotekortdichtheid:	0cm⁻ ²	Bruikbaar Gebied:	> 90% (randuitsluiting)
Markeren:	Un Doped GaN Epitaxiaal Wafeltje , single crystal n type wafeltje , 10 x 10

10*10.5mm² C-face Niet-gedoteerd n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0.1 Ω·cm Voedingsapparaat/laser

Overzicht
Gallium Nitride (GaN) substraat is een hoogwaardig eenkristalsubstraat.Het is gemaakt met de originele HVPE-methode en wafelverwerkingstechnologie, die oorspronkelijk al vele jaren is ontwikkeld.De kenmerken zijn hoog kristallijn, goede uniformiteit en superieure oppervlaktekwaliteit.GaN-substraten worden gebruikt voor LD-toepassingen (violet, blauw en groen).
Bovendien is de ontwikkeling gevorderd voor de toepassing van vermogens- en hoogfrequente elektronische apparaten.

10 x 10,5 mm²Vrijstaande GaN-substraten
Item	GaN-FS-CU-S10	GaN-FS-CN-S10	GaN-FS-C-SI-S10	Opmerkingen: Een cirkelvormige booghoek (R < 2 mm) wordt gebruikt om het Ga- en N-vlak te onderscheiden.
Dimensies	10 x 10,5 mm²
Dikte	350 ±25 µm
oriëntatie	C-vlak (0001) afwijkende hoek richting M-as 0,35 ±0,15°
Geleidingstype	N-type	N-type	Semi-isolerend
Weerstand (300K)	< 0,1 Ω·cm	< 0,05 Ω·cm	> 10⁶Ω·cm
TTV	≤ 10 µm
Boog	- 10 µm ≤ BOOG ≤ 10 µm
Ga Oppervlakteruwheid van het gezicht	< 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)


N Oppervlakteruwheid gezicht	0,5 ~ 1,5 μm optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst)


Dislocatie dichtheid	Vanaf 1 x 10⁵tot 3 x 10⁶cm^-2(berekend door CL)*
Dichtheid van macrodefecten	0 cm^-2
Bruikbaar gebied	> 90% (randuitsluiting)
Pakket	Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer

*Nationale normen van China (GB/T32282-2015)

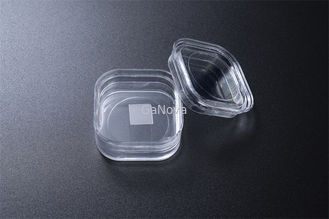

Niet-gedoteerd GaN-epitaxiaal wafeltje 1

Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.

FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
