GaN-substraten Ga oppervlakteruwheid < 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)

Grote Afbeelding : GaN-substraten Ga oppervlakteruwheid < 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)

Productdetails:

Plaats van herkomst:	Suzhou China
Merknaam:	GaNova
Certificering:	UKAS/ISO9001:2015
Modelnummer:	JDCD-01-001-001

Betalen & Verzenden Algemene voorwaarden:

Verpakking Details:	Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd:	3-4 weekdagen
Betalingscondities:	T/T
Levering vermogen:	10000pcs/Month

Contact

GaN-substraten Ga oppervlakteruwheid < 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)

beschrijving

Productnaam:	Het substraat van het GaN enige kristal	Afmetingen:	10 x 10,5 mm²
Dikte:	350 ±25µm	Richtlijn:	C-vlak (0001) afwijkende hoek richting M-as 0,35 ±0,15°
TTV:	≤ 10µm	Macrotekortdichtheid:	0cm⁻ ²
Markeren:	Oppervlaktebehandeling GaN-substraten , Epitaxy GaN-substraten , Gepolijste GaN-substraten

10*10.5mm² C-face Niet-gedoteerd n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0.1 Ω·cm Voedingsapparaat/laser

Overzicht
We bieden GaN-substraten van hoge kwaliteit die worden geproduceerd volgens de oorspronkelijk ontworpen HVPE-methode (Hydride Vapour Phase Epitaxy), gebruikmakend van meer dan 10 jaar ervaring in de GaAsP epi-wafer-business.

10 x 10,5 mm2 vrijstaande GaN-substraten
Item	GaN-FS-CU-S10	GaN-FS-CN-S10	GaN-FS-C-SI-S10	Opmerkingen: Een cirkelvormige booghoek (R < 2 mm) wordt gebruikt om het Ga- en N-vlak te onderscheiden.
Dimensies	10 x 10,5 mm²
Dikte	350 ±25 µm
oriëntatie	C-vlak (0001) afwijkende hoek richting M-as 0,35 ±0,15°
Geleidingstype	N-type	N-type	Semi-isolerend
Weerstand (300K)	< 0,1 Ω·cm	< 0,05 Ω·cm	> 10⁶Ω·cm
TTV	≤ 10 µm
Boog	- 10 µm ≤ BOOG ≤ 10 µm
Ga Oppervlakteruwheid van het gezicht	< 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)


N Oppervlakteruwheid gezicht	0,5 ~ 1,5 μm optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst)


Dislocatie dichtheid	Vanaf 1 x 10⁵tot 3 x 10⁶cm^-2(berekend door CL)*
Dichtheid van macrodefecten	0 cm^-2
Bruikbaar gebied	> 90% (randuitsluiting)
Pakket	Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer

*Nationale normen van China (GB/T32282-2015)

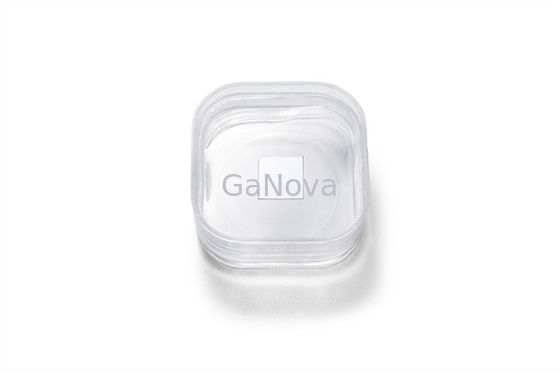

GaN-substraten Ga oppervlakteruwheid < 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie) 1

Over ons

Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.

FAQ

Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
