Productdetails:
|
| Productnaam: | GaN Epitaxial Wafer | Afmetingen: | 10 x 10,5 mm² |
|---|---|---|---|
| Dikte: | 350 ±25µm | Richtlijn: | C-vlak (0001) afwijkende hoek richting M-as 0,35 ±0,15° |
| TTV: | ≤ 10µm | Boog: | - 10µm ≤ BOOG ≤ 10µm |
10*10.5mm² C-face Niet-gedoteerd n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0.1 Ω·cm Voedingsapparaat/laser
toepassingen
Laserdiodes: violet LD, blauw LD en groen LD
Vermogenselektronische apparaten, hoogfrequente elektronische apparaten
Meer dan 10 jaar ervaring met wafelfabricagetechnologie met GaAs-substraten is toegepast op de GaN-substraatproductie.GaN-substraat heeft een schadevrij, zeer vlak (Rms <0,2 nm), gecontroleerde oppervlakteoriëntatie en gecontroleerde atomaire trapoppervlakken.Er is een oppervlaktekwaliteit bereikt die geschikt is voor epitaxiale groei.
| 10 x 10,5 mm2 vrijstaande GaN-substraten | ||||
| Item | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Opmerkingen: |
| Dimensies | 10 x 10,5 mm2 | |||
| Dikte | 350 ±25 µm | |||
| oriëntatie | C-vlak (0001) afwijkende hoek richting M-as 0,35 ±0,15° | |||
| Geleidingstype | N-type | N-type | Semi-isolerend | |
| Weerstand (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| Boog | - 10 µm ≤ BOOG ≤ 10 µm | |||
| Ga Oppervlakteruwheid van het gezicht | < 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie) |
|||
| N Oppervlakteruwheid gezicht | 0,5 ~ 1,5 μm optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst) |
|||
| Dislocatie dichtheid | Vanaf 1 x 105tot 3 x 106cm-2(berekend door CL)* | |||
| Dichtheid van macrodefecten | 0 cm-2 | |||
| Bruikbaar gebied | > 90% (randuitsluiting) | |||

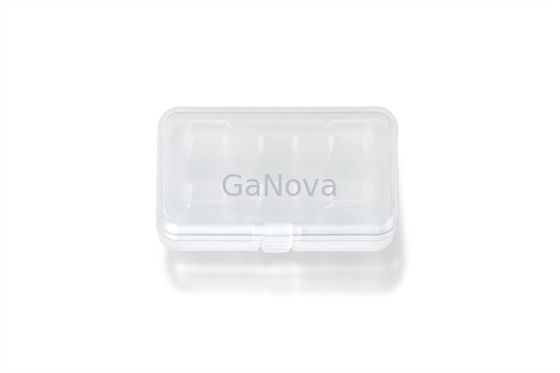

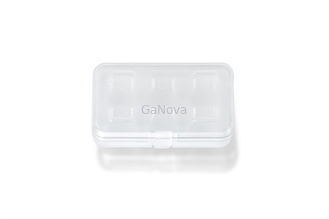

| Pakket | Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer | |||
*Nationale normen van China (GB/T32282-2015)
