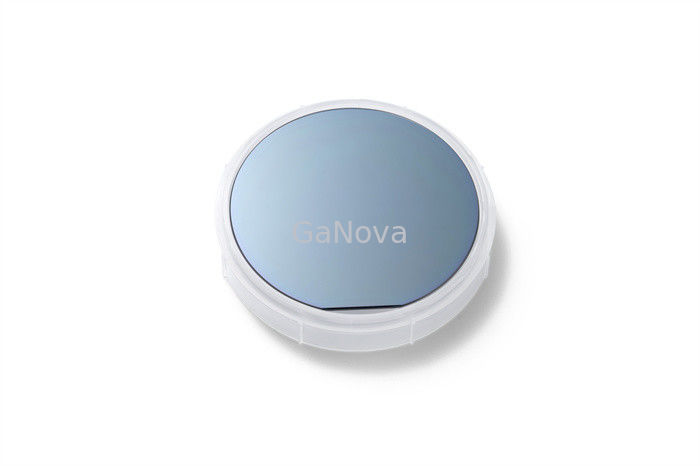

de 2inch blauw-Geleide Laser 455±10nm van GaN On Silicon Wafer Longueur D'Onde

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

de 2inch blauw-Geleide Laser 455±10nm van GaN On Silicon Wafer Longueur D'Onde

de 2inch blauw-Geleide Laser 455±10nm van GaN On Silicon Wafer Longueur D'Onde
de 2inch blauw-Geleide Laser 455±10nm van GaN On Silicon Wafer Longueur D'Onde

Grote Afbeelding :  de 2inch blauw-Geleide Laser 455±10nm van GaN On Silicon Wafer Longueur D'Onde

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDWY03-002-013
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

de 2inch blauw-Geleide Laser 455±10nm van GaN On Silicon Wafer Longueur D'Onde

beschrijving
Productnaam: Blauw-geleid GaN On Silicon Wafer Afmetingen: 2 duim
De Dikte van de AlGaNbuffer: 400-600nm Longueur d'onde laser: 455±5nm
Substraatstructuur: Structuur 10nmConnect laag/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGa Eigenschappen: Blauw-geleid
Markeren:

455±10 nm GaN op siliciumwafer

2inch blauw-Geleide GaN op siliciumwafeltje

Het galliumnitride is een halfgeleidertechnologie voor hoge macht, halfgeleidertoepassingen wordt gebruikt die met hoge frekwentie. Het galliumnitride stelt verscheidene kenmerken tentoon die het dan beter GaAs en Silicium voor diverse hoge machtscomponenten maken. Deze kenmerken omvatten een hoger analysevoltage en een beter elektroweerstandsvermogen.

de blauwe laser van 2inch GaN op silicium

Punt

Van Si (111) substraten

Al (GA) N buffer uGaN nGaN AlGaN InGaN

MQW

(1-3 paren)

InGaN AlGaN pGaN Contactlaag
InGaN-QW GaN-QB
Afmeting 2 duim
Dikte 1000nm 1300-1500nm 1300-1500nm 1200-1500nm 70-150nm ~2.5nm ~15nm 70-150nm 400-600nm / 10nm
Samenstelling Al% / / / 5-8 / / / / 5-8 / /
In% / / / 2-8 ~15 / 2-8 / / /
Het smeren [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Longueur d'onde laser 455±5nm
Substraatstructuur 10nmConnect laag/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl (GA) N buffer/Si (111) substraten
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in 25PCS-container, onder een stikstofatmosfeer

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
