4-duim MG-Gesmeerde SSP Resistivity~10Ω cm van GaN/Sapphire Substrates LEIDENE Laser PIN Epitaxial Wafer

4-duim MG-Gesmeerde SSP Resistivity~10Ω cm van GaN/Sapphire Substrates LEIDENE Laser PIN Epitaxial Wafer
4-Inch Mg-Doped GaN/Sapphire Substrates SSP Resistivity~10Ω cm LED Laser PIN Epitaxial Wafer
4-duim MG-Gesmeerde SSP Resistivity~10Ω cm van GaN/Sapphire Substrates LEIDENE Laser PIN Epitaxial Wafer 4-duim MG-Gesmeerde SSP Resistivity~10Ω cm van GaN/Sapphire Substrates LEIDENE Laser PIN Epitaxial Wafer

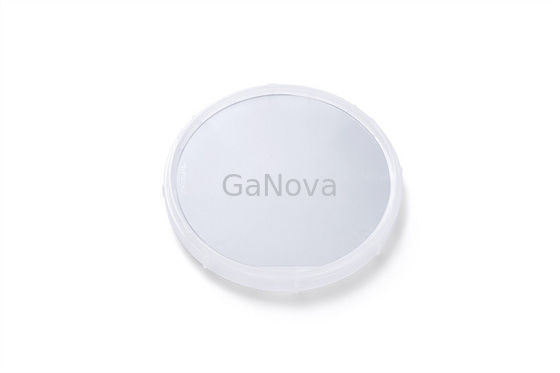

Grote Afbeelding :  4-duim MG-Gesmeerde SSP Resistivity~10Ω cm van GaN/Sapphire Substrates LEIDENE Laser PIN Epitaxial Wafer

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDWY03-001-024
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

4-duim MG-Gesmeerde SSP Resistivity~10Ω cm van GaN/Sapphire Substrates LEIDENE Laser PIN Epitaxial Wafer

beschrijving
Productnaam: 4-duim MG-Gesmeerde GaN/Sapphire Substrates Afmetingen: 100 ± 0.2mm
Geleidingstype: P-type Weerstandsvermogen (300K): < 10="">
Dragerconcentratie: > 1 x 10 ¹ die ⁷ cm⁻ ³ (concentratie van p+GaN ≥ 5 x 10 ¹ ⁹ cm⁻ ³ smeren) Mobiliteit: > 5cm ² /V·s
Markeren:

LED-laser GaN-epitaxiale wafer

4 duim p-Type MG-Gesmeerde GaN op SSP resistivity~10Ω cm van het saffierwafeltje leiden, laser, SPELDT epitaxial wafeltje

Waarom Gebruik GaN Wafers?

Het galliumnitride op saffier is het ideale materiaal voor radioenergieversterking. Het biedt een aantal voordelen over silicium, met inbegrip van een hoger analysevoltage en betere prestaties bij hoge temperaturen aan.

GaN is een binaire directe die bandgaphalfgeleider van III/V algemeen in heldere lichtgevende dioden sinds de jaren '90 wordt gebruikt. De samenstelling is een zeer hard materiaal dat een Wurtzite kristalstructuur heeft. Zijn breed bandhiaat van eV 3,4 veroorlooft zich het speciale eigenschappen voor toepassingen

optoelectronic
high-power apparaten
apparaten met hoge frekwentie

4-duim MG-Gesmeerde GaN/Sapphire Substrates
Punt GaN-t-c-p-C100

4-duim MG-Gesmeerde SSP Resistivity~10Ω cm van GaN/Sapphire Substrates LEIDENE Laser PIN Epitaxial Wafer 0

Afmetingen 100 ± 0.2mm
Dikte/Dikte STD 4.5 ± 0,5 μm/ < 3="">
Richtlijn C vliegtuig (0001) van hoek naar a-As 0,2 ± 0,1 °
Richtlijnvlakte van GaN (1-100) 0 ± 0,2 °, 30 ± 1 mm
Geleidingstype P-type
Weerstandsvermogen (300K) < 10="">
Dragerconcentratie > 1 x 1017 cm-3 (smerend concentratie van p +GaN cm-3 van ≥ 5 x 1019)
Mobiliteit > 5 cm2/V·s
*XRD FWHMs (0002) < 300arcsec="">
Structuur

~ 0,5 μm p +GaN/~ 1,5 μm p-GaN/~ 2,5 μm uGaN/~ 25 NM uGaN

buffer/430 ± 25 saffier μm

Richtlijn van Saffier C vliegtuig (0001) van hoek naar m-As 0,2 ± 0,1 °
Richtlijnvlakte van Saffier (11-20) 0 ± 0,2 °, 30± 1 mm
Sapphire Polish De enige partij poetste (SSP)/Dubbele opgepoetste op kant (DSP)
Bruikbaar Gebied > 90% (rand en macrotekortenuitsluiting)
Pakket

Verpakt in cleanroom in containers:

enige wafeltjedoos (< 3="" PCS="">

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
