Productdetails:
|
| Productnaam: | 4-inch Si-gedoteerde GaN/Sapphire-substraten | Dikte/Dikte STD: | 4.5 ± 0.5μm/< 3% |
|---|---|---|---|
| Richtlijn: | C-vlak (0001) afwijkende hoek richting A-as 0,2 ± 0,1 ° | Afmetingen: | 100 ± 0.2mm |
| Richtlijnvlakte van GaN: | (1-100) 0 ± 0,2 °, 30 ±1mm | Geleidingstype: | N-TYPE |
| Markeren: | Sapphire GaN Epitaxiale Wafer,PIN GaN Epitaxiale wafer,4 inch gan epitaxiale wafer |
||

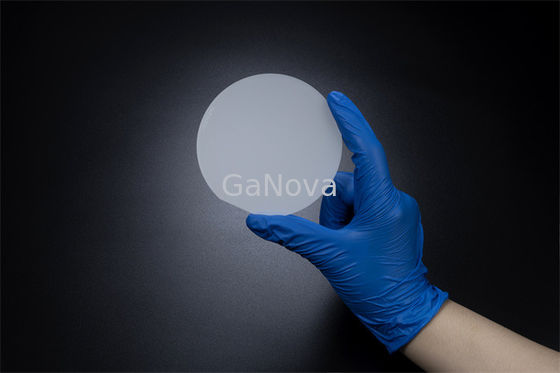

4 duim n-Type Si-Gesmeerde GaN op SSP resistivity<0.05 Ω cm van het saffierwafeltje leiden, laser, SPELDT epitaxial wafeltje
Voor licht Si-Gesmeerde GaN ([Si] = 2,1 × 1016 cm −3), was de mobiliteit van het kamertemperatuur (rechts) elektron zo hoog zoals 1008 cm2 V −1 s −1, die dominant door zich polaire optische fonon te verspreiden werd beperkt. Voorts vonden wij dat zwaar Si-Gesmeerde voorbereide GaN gebruikend PSD een rechts-mobiliteit zo hoog zoals 110 cm2 V −1 s −1 bij een elektronenconcentratie van 2 × 1020 cm −3 tentoonstelde, die erop wees dat het weerstandsvermogen van deze film zo zoals die van typische transparante geleidende oxyden zoals het oxyde van het indiumtin bijna klein was.
Bij lagere temperaturen, steeg de elektronenmobiliteit tot cm2 V −1 s −1 van 1920 bij 136 K, en de temperatuurafhankelijkheid werd goed verklaard door conventionele verspreidende modellen. Deze resultaten wijzen erop dat Si-Gesmeerde voorbereide GaN gebruikend PSD niet alleen voor de vervaardiging van op gaN-Gebaseerde machtsapparaten maar ook voor gebruik als epitaxial transparante elektrodenmaterialen voor nitride gebaseerde optische apparaten belovend is.
| 4-duim Si-Gesmeerde GaN/Sapphire Substrates | ||
| Punt | GaN-t-c-n-C100 |
|
| Afmetingen | 100 ± 0,2 mm | |
| Dikte/Dikte STD | 4.5 ± 0,5 μm/ < 3=""> | |
| Richtlijn | C vliegtuig (0001) van hoek naar a-As 0,2 ± 0,1 ° | |
| Richtlijnvlakte van GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Geleidingstype | N-type | |
| Weerstandsvermogen (300K) | < 0=""> | |
| Dragerconcentratie | > 1 x 1018 cm-3 (≈ die concentratie smeren) | |
| Mobiliteit | > 200 cm2/V·s | |
| *XRD FWHMs | (0002) < 300="" arcsec=""> | |
| Structuur | ~ 2μm nGaN/~ 2.5μm uGaN/~ 25 NM uGaN buffer/650 ± 25 saffier μm | |
| Richtlijn van Saffier | C vliegtuig (0001) van hoek naar m-As 0,2 ± 0,1 ° | |
| Richtlijnvlakte van Saffier | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Sapphire Polish | De enige partij poetste (SSP)/Dubbele opgepoetste op kant (DSP) | |
| Bruikbaar Gebied | > 90% (rand en macrotekortenuitsluiting) | |
| Pakket |
Verpakt in cleanroom in containers: enige wafeltjedoos (< 3="" PCS=""> |
|
