C Gezicht GaN Substrate

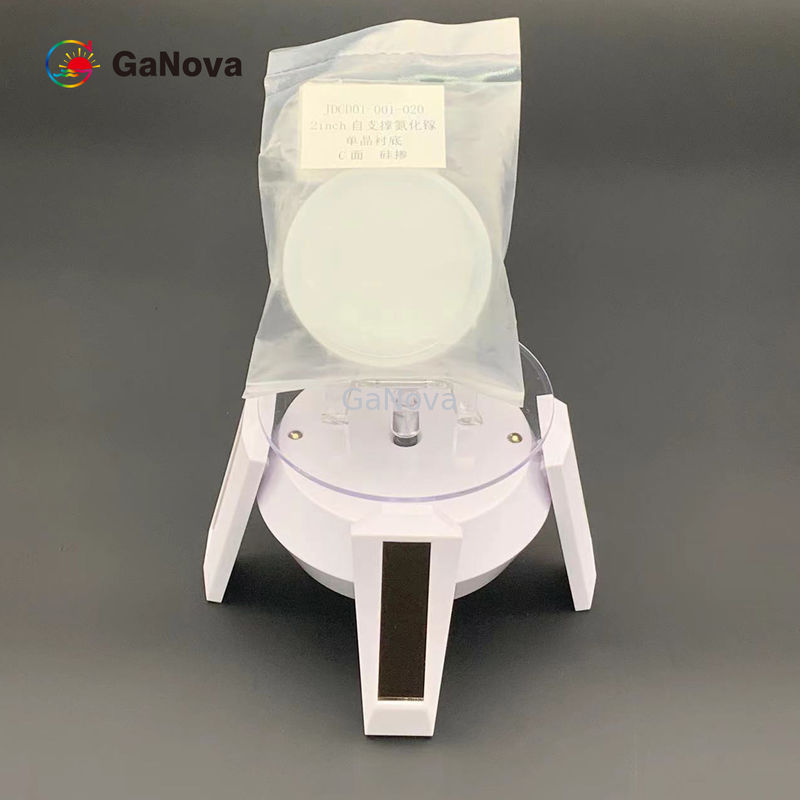

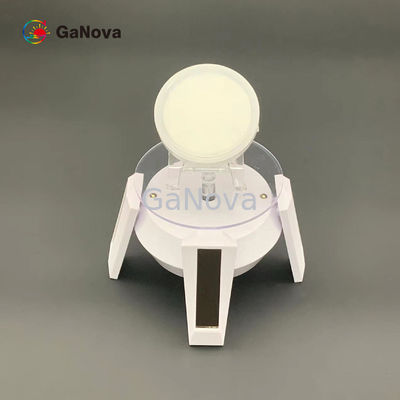

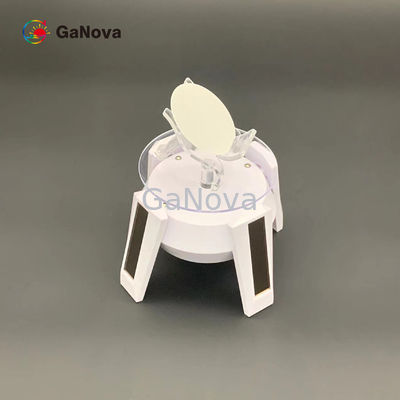

Grote Afbeelding : C Gezicht GaN Substrate

Productdetails:

Plaats van herkomst:	Suzhou China
Merknaam:	GaNova
Certificering:	UKAS/ISO9001:2015
Modelnummer:	JDCD01-001-020

Betalen & Verzenden Algemene voorwaarden:

Verpakking Details:	Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd:	3-4 weekdagen
Betalingscondities:	T/T
Levering vermogen:	10000pcs/Month

Contact

C Gezicht GaN Substrate

beschrijving

Productnaam:	2-duim Free-standing Substraten n-GaN	Afmetingen:	50.0 ±0.3mm
Dikte:	400 ± 30μm	Vlakke richtlijn:	(1 - 100) ±0.1˚, 12,5 ± 1mm
TTV:	≤ 10µm	Boog:	≤ 20μm
Markeren:	C Gezicht GaN Substrate , Het substraat van de GaNhalfgeleider , Si Gesmeerd GaN Substrate

het n-type van 2inch het c-Gezicht Si-Gesmeerde free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">

Overzicht
GaN heeft uitstekende materiële kenmerken voor gebruik in machtsapparaten, met inbegrip van een hoog analysevoltage, hoge verzadigingssnelheid, en hoge thermische stabiliteit. De recente vooruitgang in bulkgan-de groeitechnologie heeft de ontwikkeling van verticale machtsapparaten zoals Schottky-barrièredioden, p-n verbindingsdioden, en geul metaal-oxyde-halfgeleider field-effect transistors vergemakkelijkt.

2-duim Free-standing Substraten n-GaN
	Productieniveau (P)			Onderzoek (R)	Proef (D)	Nota: (1) 5 punten: de miscuthoeken van 5 posities zijn 0,55 ±0.15o (2) 3 punten: de miscuthoeken van posities (2, 4, 5) zijn 0,55 ±0.15o (3) bruikbaar gebied: uitsluiting van periferie en macrotekorten (gaten)
	P+	P	P
Punt	GaN-FS-c-n-C50-SSP
Afmetingen	50.0 ±0.3 mm
Dikte	400 ± 30 μm
Vlakke richtlijn	(1 - 100) ±0.1o_, 12,5 ± 1 mm
TTV	≤ 15 μm
BOOG	≤ 20 μm
Weerstandsvermogen (300K)	≤ 0,02 Ω·cm voor (Si-Gesmeerd) n-Type
GA-de ruwheid van de gezichtsoppervlakte	≤ 0,3 opgepoetste NM (en oppervlaktebehandeling voor epitaxy)
N de ruwheid van de gezichtsoppervlakte	0,5 ~1,5 μm (enige opgepoetste kant)
C vliegtuig (0001) van hoek naar m-As (miscut hoeken)	0,55 ± 0,1^o (5 punten)	0.55± 0,15^o (5 punten)		0,55 ± 0,15^o (3 punten)
Het inpassen van dislocatiedichtheid	≤ 7,5 x 105 cm2	≤ 3 x 106 cm2
Aantal en maximum grootte van gaten in Ф47 mm in het centrum	0		≤ 3@1000 μm	≤ 12@1500 μm	≤ 20@3000 μm
Bruikbaar gebied	> 90%			>80%	>70%
Pakket	Verpakt in cleanroom in enige wafeltjecontainer

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
