Productdetails:
|
| Productnaam: | 2-duim Free-standing Substraten u-GaN/SI-GaN | Afmetingen: | 50.8 ± 1mm |
|---|---|---|---|
| Dikte: | 350 ± 25μm | Vlakke richtlijn: | (1-100) ± 0.5˚, 16 ±1mm |
| Secundaire vlakke richtlijn: | (11-20) ± 3˚, 8 ± 1mm | GA-de ruwheid van de gezichtsoppervlakte: | < 0=""> |
| Markeren: | Vrij Bevindend GaN Epitaxial Wafer,De Substraten van u-GaN Si-GaN,50.8mm GaN Epitaxial Wafer |
||

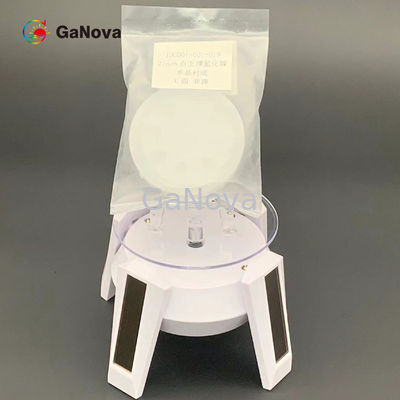

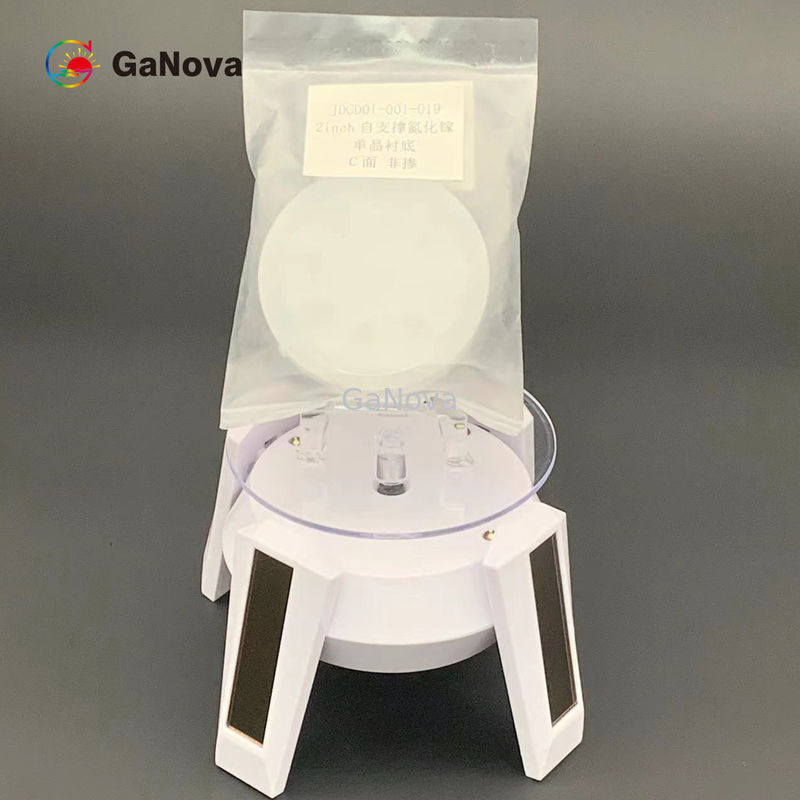

2-duim Free-standing u-GaN/SI-GaN Substraten 50,8 ± 1 mm 350 ± 25 μm
2inch-c-Gezicht Un-doped n-type free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">
Overzicht
GaN Breakdown Field
Een hoger analysegebied betekent dat het galliumnitride over silicium in hoogspanningskringen zoals high-power producten superieur is. De fabrikanten en de ingenieurs kunnen GaN in gelijkaardige voltagetoepassingen ook gebruiken terwijl het handhaven van een beduidend kleinere voetafdruk.
| 2-duim Free-standing Substraten u-GaN/SI-GaN | |||||||
|
Uitstekend niveau (s) |
Productieniveau (A) |
Onderzoek niveau (b) |
Proef niveau (c) |
Nota: (1) bruikbaar gebied: rand en macrotekortenuitsluiting (2) 3 punten: de miscuthoeken van posities (2, 4, 5) zijn 0,35 ± 0,15o |
|||
| S1 | S-2 | A-1 | A-2 | ||||
| Afmetingen | 50.8 ± 1 mm | ||||||
| Dikte | 350 ± 25 μm | ||||||
| Vlakke richtlijn | (1-100) ± 0,5o, 16 ± 1 mm | ||||||
| Secundaire vlakke richtlijn | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Weerstandsvermogen (300K) |
< 0=""> of > 1 x 106 Ω·cm voor Semi-insulating (Fe-Gesmeerd; GaN-FS-c-Si-C50) |
||||||
| TTV | ≤ 15 μm | ||||||
| BOOG | ≤ 20 μm ≤ 40 μm | ||||||
| GA-de ruwheid van de gezichtsoppervlakte |
< 0=""> of < 0=""> |
||||||
| N de ruwheid van de gezichtsoppervlakte |
0,5 ~1,5 μm optie: 1~3 NM (fijne grond); < 0=""> |
||||||
| Pakket | Verpakt in cleanroom in enige wafeltjecontainer | ||||||
| Bruikbaar gebied | > 90% | >80% | >70% | ||||
| Dislocatiedichtheid | <9>5 cm2 | <3x10>6 cm2 | <9>5 cm2 | <3x10>6 cm2 | <3x10>6 cm2 | ||
| Richtlijn: C vliegtuig (0001) van hoek naar m-As |
0,35 ± 0,15o (3 punten) |
0,35 ± 0,15o (3 punten) |
0,35 ± 0,15o (3 punten) |
||||
| Macrotekortdichtheid (gat) | 0 cm2 | < 0="">-2 | < 1="" cm="">-2 | ||||
| Maximum grootte van macrotekorten | < 700=""> | < 2000=""> | < 4000=""> | ||||
