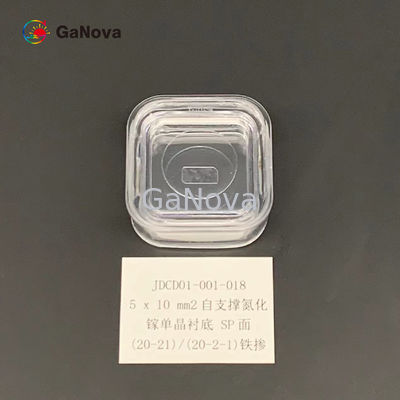

5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate

5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate
5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate
5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate 5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate

Grote Afbeelding :  5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD01-001-018
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate

beschrijving
Productnaam: Free-Standing GaN Single Crystal Substrate Afmetingen: 5 x10mm ²
Dikte: 350 ±25µm TTV: ≤ 10µm
Boog: - 10µm ≤ BOOG ≤ 10µm Dislocatiedichtheid: Van 1 x 10 ⁵ aan 3 x 10 ⁶ cm⁻ ²
Markeren:

5x10.5mm2 GaN epitaxiaal wafeltje

,

Un-gedoteerd epitaxiaal wafeltje ISO

,

SP Face GaN epitaxiaal wafeltje

5*10mm2SP-face (20-21)/(20-2-1) Niet-gedoteerd SI-type Vrijstaand GaN monokristallijn substraat Resistiviteit > 106Wafer van Ω·cm RF-apparaten




Overzicht
Verschillende soorten generatieve vijandige netwerken (GAN's)

DC GAN - Het is een diepe convolutionele GAN....
Voorwaardelijke GAN en onvoorwaardelijke GAN (CGAN) - Voorwaardelijke GAN is een neuraal netwerk voor diep leren waarin enkele aanvullende parameters worden gebruikt.





(20-21)/(20-2-1) FAce Free-stAzdiNG GAN SubstraTeS
Item

GaN-FS-SP-VS

GaN-FS-SP-NS

GaN-FS-SP-SI-S















5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate 0



Opmerkingen:

Een cirkelvormige booghoek (R < 2 mm) wordt gebruikt om het voor- en achteroppervlak te onderscheiden.

Dimensies 5 x 10mm2
Dikte 350 ±25 µm
oriëntatie

(20-21)/(20-2- 1) afvlakhoek richting A-as 0 ±0,5°

(20-21)/(20-2-1) plane off-hoek naar C-as - 1 ±0,2°

Geleidingstype N-type N-type Semi-isolerend
Weerstand (300K) < 0,1 Ω·cm < 0,05 Ω·cm > 106Ω·cm
TTV ≤ 10 µm
BOOG - 10 µm ≤ BOOG ≤ 10 µm
Ruwheid van het vooroppervlak

< 0,2 (gepolijste) nm;

of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)

Ruwheid van het rugoppervlak

0,5 ~ 1,5 μm

optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst)

Dislocatie dichtheid Vanaf 1 x 105tot 3 x 106cm-2
Dichtheid van macrodefecten 0 cm-2
Bruikbaar gebied > 90% (randuitsluiting)
Pakket Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer



Bijlage: Het diagram van de verkeerd uitgesneden hoek

5x10mm2 Sp Face Gan Epitaxial Wafer Un Doped Si Type Gan Single Crystal Substrate 1



Als δ1= 0 ±0,5°, dan is de hoek van het (20-21)/(20-2-1) vlak ten opzichte van de A-as 0 ±0,5°.

Als δ2= - 1 ±0,2°, dan is de hoek van het (20-21)/(20-2-1) vlak ten opzichte van de C-as -1 ±0,2°.
