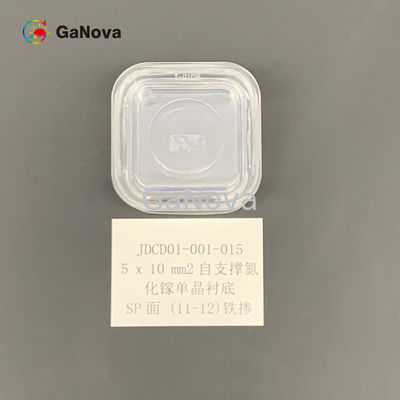

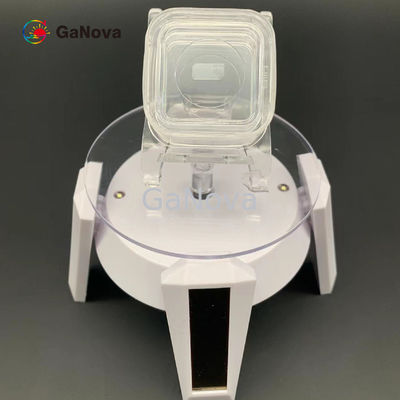

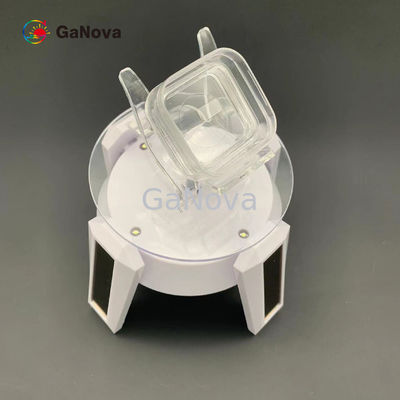

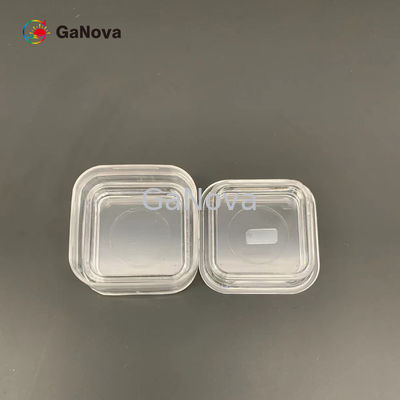

5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf

5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf
5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf 5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf 5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf 5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf

Grote Afbeelding :  5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD01-001-014
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf

beschrijving
Afmetingen: 5 x 10mm ² Dikte: 350 ±25µm
Richtlijn: (11-22) vliegtuig van hoek naar m-As 0 (11-22) vliegtuig ±0.5° van hoek naar c-As - 1 ±0.2° TTV: ≤ 10µm
Boog: - 10µm ≤ BOOG ≤ 10µm Dislocatiedichtheid: Van 1 x 10 ⁵ aan 3 x 10 ⁶ cm⁻ ²
Macrotekortdichtheid: 0cm⁻ ² Bruikbaar Gebied: > 90% (randuitsluiting)
Markeren:

106Ω·Cm GaN enkelkristallijnsubstraat

,

10 mm2 GaN enkelkristallijnsubstraat

5*10mm2-SP-Gezicht (11-12) Un-doped Si-Type free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN > 106 Ω·de apparatenwafeltje van cm rf


Overzicht

De GaN-markt van het halfgeleiderapparaat omvat zeer belangrijke bedrijven zoals Cree, Infineon Technologies, Qorvo, MACOM, NXP-Halfgeleiders, Mitsubishi Electric, Efficiënte Machtsomzetting (EPS), GaN Systems, Nichia-Bedrijf, en Epistar-Bedrijf.
De dunne Epi wafeltjes worden algemeen gebruikt voor voorrandmos apparaten. Dikke Epi of Multi-layered epitaxial wafeltjes worden gebruikt voor de apparaten hoofdzakelijk om stroom te controleren, en zij dragen tot het verbeteren van de efficiency van energieverbruik bij.

(11- 22) Substraten van gezichts Free-standing GaN
Punt

GaN-FS-SP-u-s

GaN-FS-SP-n-s

GaN-FS-SP-Si-s

5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf 0

Opmerkingen:

Een cirkelbooghoek (R < 2="" mm="">

Afmetingen 5 x 10 mm2
Dikte 350 ±25 µm
Richtlijn

(11-22) vliegtuig van hoek naar m-As 0 ±0.5°

(11-22) vliegtuig van hoek naar c-As - 1 ±0.2°

Geleidingstype N-type N-type Semi-Insulating
Weerstandsvermogen (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV ≤ 10 µm
BOOG - 10 µm ≤ BOOG ≤ 10 µm
Front Surface Roughness

< 0="">

of < 0="">

Achteroppervlakteruwheid

0,5 ~1,5 μm

optie: 1~3 NM (fijne grond); < 0="">

Dislocatiedichtheid Van 1 x 105 tot 3 x 106 cm2
Macrotekortdichtheid 0 cm2
Bruikbaar Gebied > 90% (randuitsluiting)
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in 6 PCs-container, onder een stikstofatmosfeer

Bijlage: Het diagram van miscuthoek

5*10mm2-SP-Gezicht (11-12) Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·Het Apparaat van cm rf 1

Als δ1 = 0 ±0.5°, dan (11-22) vliegtuig van hoek naar m-As 0 ±0.5° is.

Als δ2 = - 1 ±0.2°, dan (11-22) vliegtuig van hoek naar c-As is - 1 ±0.2°.
