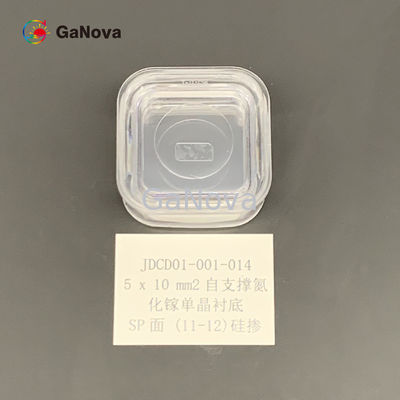

5*10mm2SP-face (11-12) Niet-gedoteerd n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0,05 Ω·cm Voedingsapparaat/laserwafer
Overzicht
Omdat GaN-transistors sneller kunnen inschakelen dan siliciumtransistors, kunnen ze de verliezen die door deze overgang worden veroorzaakt, verminderen.Een andere manier waarop GaN het schakelverlies vermindert, is door de afwezigheid van een lichaamsdiode.
GaN wordt steeds belangrijker vanwege zijn vermogen om aanzienlijk verbeterde prestaties te bieden voor een breed scala aan toepassingen, terwijl de energie en de fysieke ruimte die nodig is om die prestaties te leveren, worden verminderd in vergelijking met conventionele siliciumtechnologieën.
| (11-22) Face Free-stAzdiNG GAN SubstraTeS |
| Item |
GaN-FS-SP-VS
|
GaN-FS-SP-NS
|
GaN-FS-SP-SI-S |
Opmerkingen:
Een cirkelvormige booghoek (R < 2 mm) wordt gebruikt om het voor- en achteroppervlak te onderscheiden.
|
| Dimensies |
5 x 10mm2 |
| Dikte |
350 ±25 µm |
| oriëntatie |
(11-22) vliegtuighoek naar M-as 0 ±0,5°
(11-22) vliegtuighoek naar C-as - 1 ±0,2°
|
| Geleidingstype |
N-type |
N-type |
Semi-isolerend |
| Weerstand (300K) |
< 0,1 Ω·cm |
< 0,05 Ω·cm |
> 106Ω·cm |
| TTV |
≤ 10 µm |
| BOOG |
- 10 µm ≤ BOOG ≤ 10 µm |
| Ruwheid van het vooroppervlak |
< 0,2 nm (gepolijst);
of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)
|
| Ruwheid van het rugoppervlak |
0,5 ~ 1,5 μm
optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst)
|
| Dislocatie dichtheid |
Vanaf 1 x 105tot 3 x 106cm-2 |
| Dichtheid van macrodefecten |
0 cm-2 |
| Bruikbaar gebied |
> 90% (randuitsluiting) |
| Pakket |

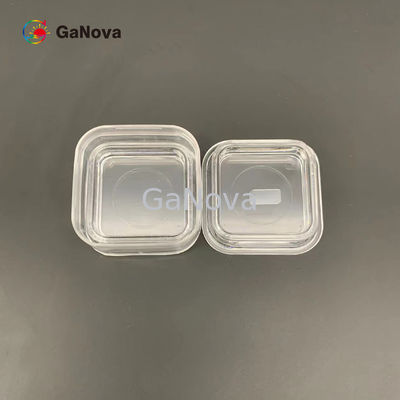

Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer |
Bijlage: Het diagram van de verkeerd uitgesneden hoek
Als δ1= 0 ±0,5°, dan is (11-22) vlakhoek naar M-as 0 ±0,5°.
Als δ2= - 1 ± 0,2 °, dan is de (11-22) vlakhoek naar de C-as - 1 ± 0,2 °.
