Productdetails:
|
| Productnaam: | Free-Standing GaN Substrate | Afmetingen: | 5 x 10 mm ² |
|---|---|---|---|
| Dikte: | 350 ±25µm | TTV: | ≤ 10µm |
| Boog: | - 10µm ≤ BOOG ≤ 10µm | Macrotekortdichtheid: | 0cm⁻ ² |
| Markeren: | Niet-gedoteerde GaN-epitaxiale wafer,Vrijstaande GaN-substraten,GaN-epitaxiale wafer M-gezicht |
||

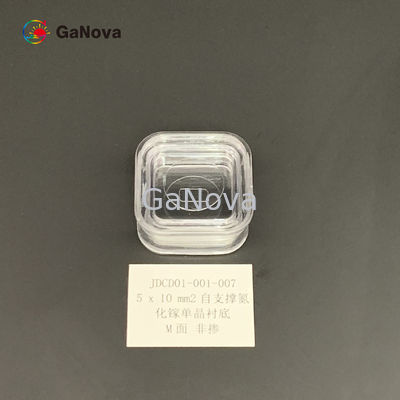

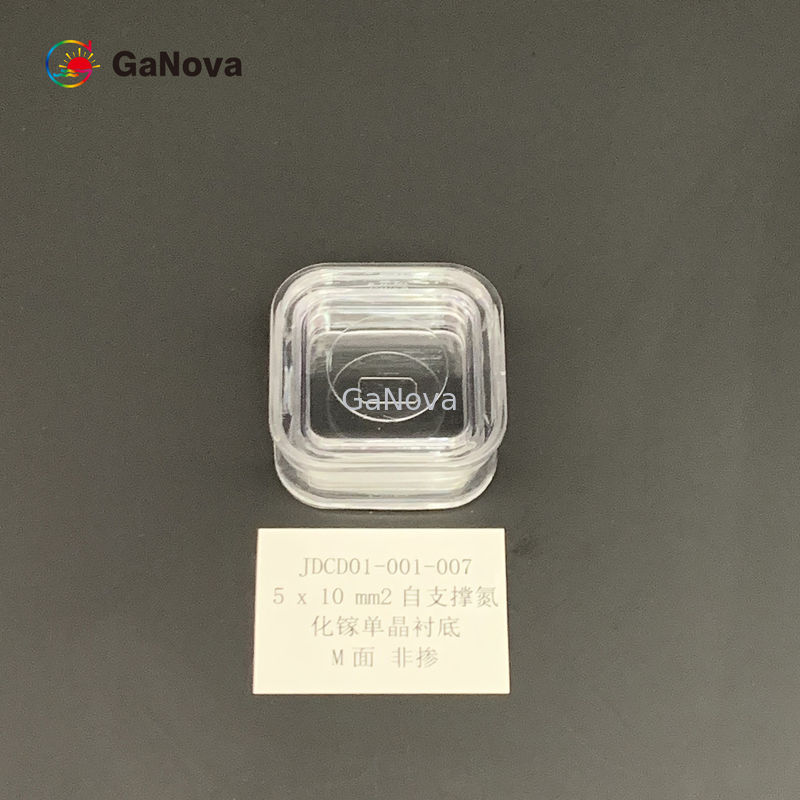

5 x 10 mm2M Face vrijstaande GaN-substraten 350 ±25 µm TTV ≤ 10 µm
5 * 10,5 mm2M-face Niet-gedoteerd n-type vrijstaand GaN monokristallijn substraat Resistiviteit < 0,1 Ω·cm Voedingsapparaat/laserwafer
Overzicht
GaN-substraat heeft een schadevrij, zeer vlak (Rms <0,2 nm), gecontroleerde oppervlakteoriëntatie en gecontroleerde atomaire trapoppervlakken.Er is een oppervlaktekwaliteit bereikt die geschikt is voor epitaxiale groei.
Laserdiodes: violet LD, blauw LD en groen LD
Vermogenselektronische apparaten, hoogfrequente elektronische apparaten
| M Face Free-stEniNG GAN SubstraTeS | ||||
| Item |
GaN-FS-MUS
|
GaN-FS-MNS
|
GaN-FS-MSI-S |
Opmerkingen: Een cirkelvormige booghoek (R < 2 mm) wordt gebruikt om het voor- en achteroppervlak te onderscheiden. |
| Dimensies | 5 x 10mm2 | |||
| Dikte | 350 ±25 µm | |||
| oriëntatie |
M-vlak (1-100) afwijkende hoek ten opzichte van A-as 0 ±0,5° M-vlak (1- 100) afwijkende hoek richting C-as - 1 ±0,2° |
|||
| Geleidingstype | N-type | N-type | Semi-isolerend | |
| Weerstand (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOOG | - 10 µm ≤ BOOG ≤ 10 µm | |||
| Ruwheid van het vooroppervlak |
< 0,2 (gepolijste) nm; of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie) |
|||
| Ruwheid van het rugoppervlak |
0,5 ~ 1,5 μm optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst) |
|||
| Dislocatie dichtheid | Vanaf 1 x 105tot 3 x 106cm-2 | |||
| Dichtheid van macrodefecten | 0 cm-2 | |||
| Bruikbaar gebied | > 90% (randuitsluiting) | |||
| Pakket | Verpakt in een cleanroom-omgeving van klasse 100, in een container van 6 stuks, onder een stikstofatmosfeer | |||
Bijlage: Het diagram van de verkeerd uitgesneden hoek
Als δ1= 0 ± 0,5 graad, dan is de hoek van het M-vlak (1-100) ten opzichte van de A-as 0 ± 0,5 graad.
Als δ2= - 1 ± 0,2 graad, dan is de hoek van het M-vlak (1- 100) ten opzichte van de C-as - 1 ± 0,2 graad.
Over ons
Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en op maat gemaakte optische glasonderdelen. Componenten die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met vele binnenlandse en buitenlandse universiteiten, onderzoeksinstellingen en bedrijven, en bieden op maat gemaakte producten en diensten voor hun R&D-projecten.Het is onze visie om een goede samenwerkingsrelatie met al onze klanten te behouden door onze goede reputatie.
FAQ
Vraag: Bent u een handelsonderneming of fabrikant?
Wij zijn fabriek.
Vraag: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen op voorraad zijn.
of het is 7-10 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
Vraag: Levert u monsters?is het gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar betalen geen vrachtkosten.
Vraag: Wat zijn uw betalingsvoorwaarden?
Betaling <=5000USD, 100% vooraf.
Paymen >=5000USD, 80% T/T vooraf, saldo vóór verzending.
