5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf

5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf
5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf 5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf 5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf 5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf

Grote Afbeelding :  5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015

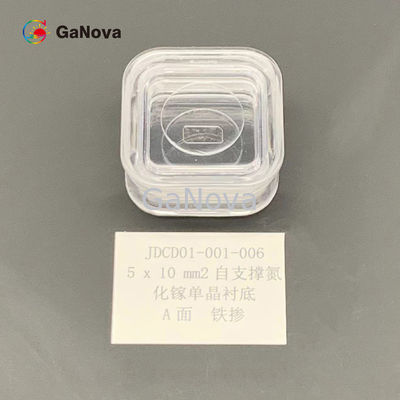

Modelnummer: JDCD01-001-006
Betalen & Verzenden Algemene voorwaarden:
Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf

beschrijving
Afmetingen: 5 x 10mm ² Dikte: 350 ±25µm
TTV: ≤ 10µm Boog: - 10µm≤ BOOG ≤10µm
Macrotekortdichtheid: 0cm⁻ ² Bruikbaar Gebied: > 90% (randuitsluiting)
Markeren:

5*10mm2 GaN enkelkristallijnsubstraat

5*10mm2-a-Gezicht Un-doped Si-Type free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN > 106 Ω·de apparatenwafeltje van cm rf


Overzicht
De dunne Epi wafeltjes worden algemeen gebruikt voor voorrandmos apparaten. Dikke Epi of Multi-layered epitaxial wafeltjes worden gebruikt voor de apparaten hoofdzakelijk om stroom te controleren, en zij dragen tot het verbeteren van de efficiency van energieverbruik bij.

Van het galliumnitride (GaN) het substraat is een single-crystal substraat van uitstekende kwaliteit. Het wordt gemaakt met de originele HVPE-methode en technologie van de wafeltjeverwerking, die oorspronkelijk vele jaren is ontwikkeld. De eigenschappen zijn hoge kristallijne, goede uniformiteit, en superieure oppervlaktekwaliteit.

Deze GaN-wafeltjes realiseren de ongekende ultra-heldere laserdioden en apparaten van de hoog rendementmacht voor gebruik in projector lichtbronnen, omschakelaars voor elektrische voertuigen, en andere toepassingen.

Substraten van een gezichts Free-standing GaN
Punt GaN-FS-a-u-s

GaN-FS-a-n-s

GaN-FS-a-Si-s

5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf 0Opmerkingen:

Een cirkelbooghoek (R < 2="" mm="">

Afmetingen 5 x 10 mm2
Dikte 350 ±25 µm
Richtlijn

Een vliegtuig (11-20) van hoek naar m-As 0 ±0.5°

Een vliegtuig (11-20) van hoek naar c-As - 1 ±0.2°

Geleidingstype N-type

N-type

Semi-Insulating
Weerstandsvermogen (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV ≤ 10 µm
BOOG - 10 µm ≤ BOOG ≤ 10 µm
Front Surface Roughness

< 0="">

of < 0="">

Achteroppervlakteruwheid

0,5 ~1,5 μm

optie: 1~3 NM (fijne grond); < 0="">

Dislocatiedichtheid Van 1 x 105 tot 3 x 106 cm2
Macrotekortdichtheid 0 cm2
Bruikbaar Gebied > 90% (randuitsluiting)
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in 6 PCs-container, onder een stikstofatmosfeer

Bijlage: Het diagram van miscuthoek

5*10mm2-a-Gezicht Un-Doped Si-Type Free-Standing GaN Single Crystal Substrate Resistivity > 10 ⁶ Ω·De Apparatenwafeltje van cm rf 1

Als δ1 = 0 ±0.5°, dan a-vliegtuig (11-20) van hoek naar m-As 0 ±0.5° is.

Als δ2 = - 1 ±0.2°, dan a-vliegtuig (11-20) van hoek naar c-As is - 1 ±0.2°.
