TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W

TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W
TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W

Grote Afbeelding :  TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD01-001-004
Betalen & Verzenden Algemene voorwaarden:

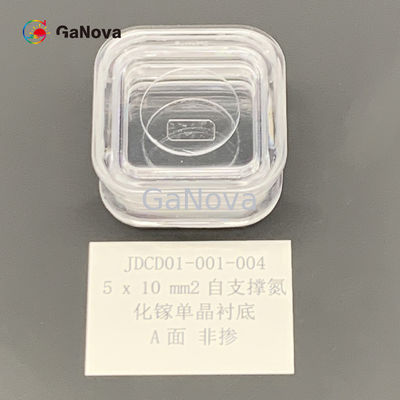

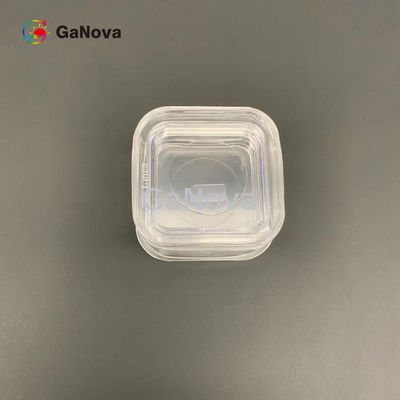

Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W

beschrijving
Afmetingen: 5 x 10mm ² Dikte: 350 ±25 µm
Richtlijn: Een vliegtuig (11-20) van hoek naar m-As 0 het vliegtuig van ±0.5° A (11-20) van hoek naar c-As - 1 TTV: ≤ 10µm
Boog: - 10µm ≤ BOOG ≤10µm Macrotekortdichtheid: 0cm⁻ ²
Markeren:

Laser W GaN enkelkristallijnsubstraat

,

Vermogen apparaat GaN enkelkristallijn substraat

,

Vrijstaande GaN-eenkristallen substraat

5*10mm2-a-Gezicht Un-doped n-type free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">


Overzicht
Het galliumnitride (GaN) is een zeer harde, mechanisch stabiele brede bandgaphalfgeleider. Met hogere analysesterkte, snellere omschakelingssnelheid, hoger warmtegeleidingsvermogen en lagere die op-weerstand, overtreffen de machtsapparaten op GaN worden gebaseerd beduidend op silicium-gebaseerde apparaten.
De onderzoekers van het Noorden Carolina State University en het Purdue University hebben aangetoond dat het nitride van het halfgeleider materiële gallium (GaN) niet-toxisch is en compatibel met menselijke cellen – openend de deur voor het gebruik van het materiaal in een verscheidenheid van biomedische implant technologieën is.

Substraten van een gezichts Free-standing GaN
Punt GaN-FS-a-u-s GaN-FS-a-n-s GaN-FS-a-Si-s

TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W 0Opmerkingen:

Een cirkelbooghoek (R < 2="" mm="">

Afmetingen 5 x 10 mm2
Dikte 350 ±25 µm
Richtlijn

Een vliegtuig (11-20) van hoek naar m-As 0 ±0.5°

Een vliegtuig (11-20) van hoek naar c-As - 1 ±0.2°

Geleidingstype N-type N-type Semi-Insulating
Weerstandsvermogen (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV ≤ 10 µm
BOOG - 10 µm ≤ BOOG ≤ 10 µm
Front Surface Roughness

< 0="">

of < 0="">

Achteroppervlakteruwheid

0,5 ~1,5 μm

optie: 1~3 NM (fijne grond); < 0="">

Dislocatiedichtheid Van 1 x 105 tot 3 x 106 cm2
Macrotekortdichtheid 0 cm2
Bruikbaar Gebied > 90% (randuitsluiting)
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in 6 PCs-container, onder een stikstofatmosfeer

Bijlage: Het diagram van miscuthoek

TTV ≤ 10μm A-face niet-gedopte N-type vrijstaande GaN enkelkristallig substraat Resistiviteit 0,1 Ω·cm Vermogen apparaat/laser W 1

Als δ1 = 0 ±0.5°, dan a-vliegtuig (11-20) van hoek naar m-As 0 ±0.5° is.

Als δ2 = -1 ±0.2°, dan a-vliegtuig (11-20) van hoek naar c-As - 1 ±0.2° is.

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
