10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm

Certificaat
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaten
Ik ben online Chatten Nu

10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm

10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm
10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm 10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm 10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm 10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm

Grote Afbeelding :  10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm

Productdetails:
Plaats van herkomst: Suzhou China
Merknaam: GaNova
Certificering: UKAS/ISO9001:2015
Modelnummer: JDCD01-001-002
Betalen & Verzenden Algemene voorwaarden:

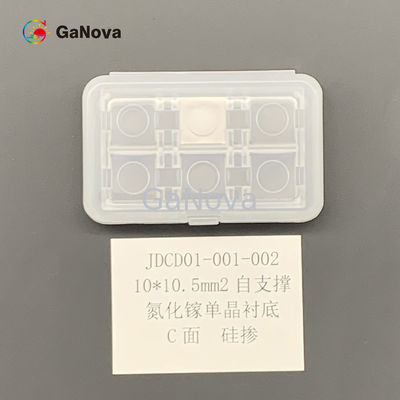

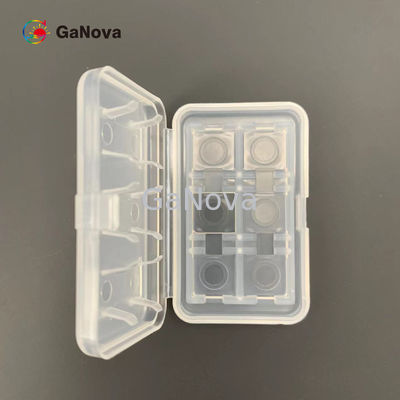

Verpakking Details: Vacuümverpakking in een klasse 10000 cleanroom-omgeving, in cassettes van 6 stuks of enkele wafelcon
Levertijd: 3-4 weekdagen
Betalingscondities: T/T
Levering vermogen: 10000pcs/Month

10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm

beschrijving
Productnaam: GaN Epitaxial Wafer Afmetingen: 10 * 10,5 mm²
Dikte: 350 ±25µm TTV: ≤ 10µm
Boog: - 10µm ≤ BOOG ≤ 10µm Macrotekortdichtheid: 0cm⁻ ²
Markeren:

10*10

het n-type van 10*10.5mm2 het c-Gezicht Si-Gesmeerde free-standing Weerstandsvermogen van het het enige kristalsubstraat van GaN < 0="">


Overzicht
Van het galliumnitride (GaN) het substraat is een single-crystal substraat van uitstekende kwaliteit. Het wordt gemaakt met de originele HVPE-methode en technologie van de wafeltjeverwerking, die oorspronkelijk vele jaren is ontwikkeld. De eigenschappen zijn hoge kristallijne, goede uniformiteit, en superieure oppervlaktekwaliteit.

10 x 10,5 mm2 Free-standing GaN Substrates
Punt GaN-FS-c-u-S10 GaN-FS-c-n-S10 GaN-FS-c-Si-S10

10*10.5mm2 GaN Single Crystal Substraat Dikte 350 ±25 µm TTV ≤ 10 µm 0

Opmerkingen:
Een cirkelbooghoek (R < 2="" mm="">

Afmetingen 10 x 10,5 mm2
Dikte 350 ±25 µm
Richtlijn C vliegtuig (0001) van hoek naar m-As 0,35 ±0.15°
Geleidingstype N-type N-type Semi-Insulating
Weerstandsvermogen (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV ≤ 10 µm
Boog - 10 µm ≤ BOOG ≤ 10 µm
GA-de Ruwheid van de Gezichtsoppervlakte < 0=""> of < 0="">
N de Ruwheid van de Gezichtsoppervlakte 0,5 ~1,5 μm
optie: 1~3 NM (fijne grond); < 0="">
Dislocatiedichtheid Van 1 x 105 tot 3 x 106 die cm2 (door cl wordt berekend) *
Macrotekortdichtheid 0 cm2
Bruikbaar Gebied > 90% (randuitsluiting)

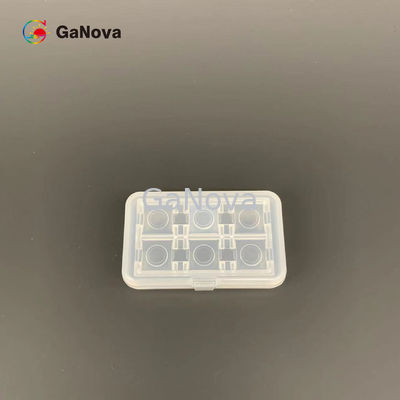

Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in 6 PCs-container, onder een stikstofatmosfeer

*Nationalnormen van China (GB/T32282-2015)

Ongeveer ons

Wij specialiseren ons in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten en aangepast optisch die glas parts.components wijd op elektronika, optica, opto elektronika en veel andere gebieden worden gebruikt. Wij hebben ook nauw met vele binnenlandse en overzee universiteiten, onderzoeksinstellingen samengewerkt en de bedrijven, verlenen aangepaste producten en de diensten voor hun R&D-projecten. Het is onze visie aan het handhaven van een goede verhouding van samenwerking met onze alle klanten door onze goede reputaties.

FAQ

Q: Bent u handelsmaatschappij of fabrikant?
Wij zijn fabriek.
Q: Hoe lang is uw levertijd?
Over het algemeen is het 3-5 dagen als de goederen in voorraad zijn.
of het is 7-10 dagen als de goederen niet in voorraad zijn, is het volgens hoeveelheid.
Q: Verstrekt u steekproeven? is het extra vrij of?
Ja, konden wij de steekproef voor vrije last aanbieden maar betalen niet de kosten van vracht.
Q: Wat is uw betalingsvoorwaarden?
Betalings <> betaling >=5000USD, 80% T/T vooraf, saldo vóór verzending.
