Productdetails:
|
| Afmetingen: | 50.8 ± 1mm | Dikte: | 350 ± 25μm |
|---|---|---|---|
| Vlakke richtlijn: | (1-100) ± 0.5˚, 16 ± 1mm | Secundaire vlakke richtlijn: | (11-20) ± 3˚, 8 ± 1mm |
| TTV: | ≤ 15μm | Boog: | ≤ 20μm ≤ 40μm |
| Markeren: | 2 inch GaN Single Crystal Substrate,Resistiviteit GaN enkelkristallijnsubstraat |
||

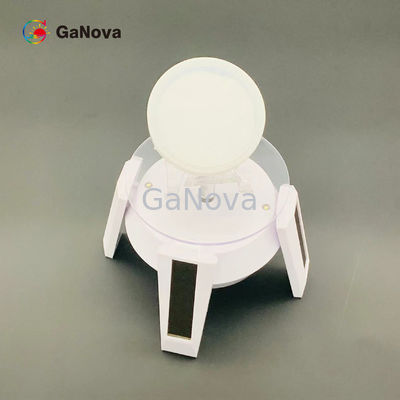

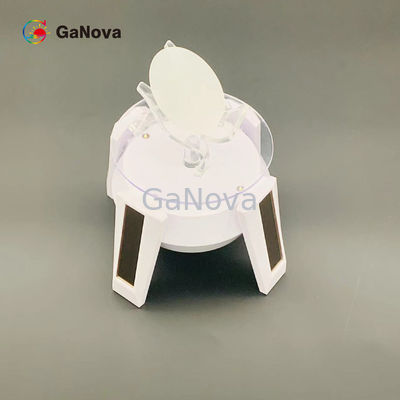

2 inch C-face Fe-gedoteerd SI-type vrijstaand GaN monokristallijn substraat Resistiviteit > 106Ω·cm RF-apparaten
Overzicht
Galliumnitride (GaN) epitaxiale wafels (epi-wafels).GaN high-electron-mobility transistors (HEMT) wafers op verschillende substraten zoals siliciumsubstraat, saffiersubstraat, siliciumcarbide (SiC) substraat.Wij bieden GaN op SiC-wafels voor RF- en vermogenstoepassingen.
| 2-inch vrijstaande U-GaN/SI-GaN-substraten | |||||||
|
Uitmuntend niveau (S) |
Productieniveau(B) |
Onderzoek niveau (B) |
Dummy niveau (C) |
Opmerking: (1) Bruikbaar gebied: uitsluiting van rand- en macrodefecten (2) 3 punten: de miscut-hoeken van posities (2, 4, 5) zijn 0,35 ± 0,15O |
|||
| S-1 | S-2 | A-1 | A-2 | ||||
| Dimensies | 50,8 ± 1mm | ||||||
| Dikte | 350 ± 25 μm | ||||||
| Oriëntatie vlak | (1-100) ± 0,5O, 16 ± 1mm | ||||||
| Secundaire oriëntatie plat | (11-20) ± 3O, 8 ± 1mm | ||||||
| Weerstand (300K) |
< 0,5 Ω·cm voor N-type (ongedoteerd; GaN-FS-CU-C50) of > 1 x 106Ω·cm voor semi-isolerend (Fe-gedoteerd; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm | ||||||
| BOOG | ≤ 20 μm ≤ 40 μm | ||||||
| Ga oppervlakteruwheid van het gezicht |
< 0,2 nm (gepolijst) of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie) |
||||||
| N oppervlakteruwheid |
0,5 ~ 1,5 μm optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst) |
||||||

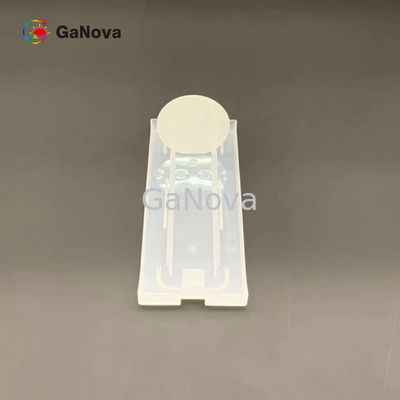

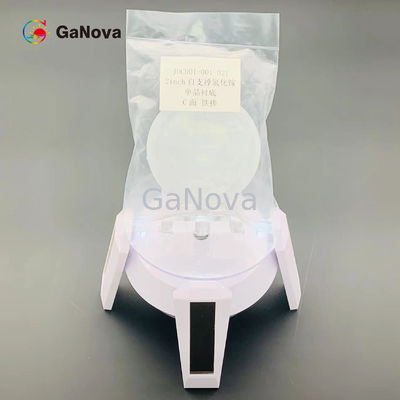

| Pakket | Verpakt in een cleanroom in een enkele wafelcontainer | ||||||
| Bruikbaar gebied | > 90% | >80% | >70% | ||||
| Dislocatie dichtheid | <9.9x105cm-2 | <3x106cm-2 | <9.9x105cm-2 | <3x106cm-2 | <3x106cm-2 | ||
| Oriëntatie: C-vlak (0001) buiten hoek richting M-as |
0,35 ± 0,15O (3 punten) |
0,35 ± 0,15O (3 punten) |
0,35 ± 0,15O (3 punten) |
||||
| Dichtheid van macrodefecten (gat) | 0 cm-2 | < 0,3 cm-2 | < 1 cm-2 | ||||
| Maximale grootte van macrodefecten | < 700 μm | < 2000 μm | < 4000 μm | ||||
